Redox.me - 三电极电池测试电池

说明

这种电池可作为世伟洛克型结构的优质替代品，用于对电池和超级电容器材料进行可重复的电化学测量。

电池由两个主要元件组成：

1. 带微米螺杆和压缩弹簧的电池底座，可精确控制施加在电极夹层上的压力；以及
2. 阳极、阴极和参比电极所在的电极盒。

默认）电极盒和柱塞是为直径为 18 毫米、总夹层厚度为 2.5 毫米的平面电极设计的。分离器的直径应比电极直径（最大 22 毫米）至少大 2 毫米。锁紧环将分离器固定在电极盒内，便于安全地插入电极，同时确保准确对齐。上下电极柱塞有多种材料可供选择：316L 不锈钢（默认）、铜、铝、镍等。针式参比电极从电极盒侧面安装。参比电极（Li/Na/K 等）可轻松地从金属箔上打孔并直接装入电池。磁性安装座便于快速将电极盒安装到电池底座上。施加到电极上的力可高达 90N，并可通过千分尺控制旋钮进行调节。对于双电极测量，可使用参比电极打孔器关闭参比电极馈入孔。

样品池元件由对样品惰性的材料（不锈钢和 PEEK）制成。它非常适合水性（FKM 和 EPDM O 形圈）和有机溶剂（FFKM O 形圈）电解液的要求。镀金插针确保了良好的电气接触。其结构具有气密性，可在手套箱中轻松组装，将可能出现的人为错误降至最低。

变体

• 水基电解质
• 有机电解质

应用说明
这种电池可用于所有常见的电池测量，如电静力循环、循环伏安法或电化学阻抗谱。液态和固态或凝胶聚合物电解质均可研究。此外，还可以研究超级电容器材料的特性和性能。可以研究各种材料，包括典型的锂离子电极（石墨、NMC、LTO 等）和其他化学物质--钠、镁、钾等。它还可用于测量分离器和电解液的离子电导率。由于采用了微米控制旋钮，因此可以研究施加到电池上的初始压力与固态电解质或金属电镀工艺（无阳极系统）的性能之间的关系。

上图显示了施加在电极堆上的压力与接触点距离的关系。可通过检查 OCV（参见手册视频）或计算来确定接触点。要计算接触点，请从 4 毫米中减去电极堆厚度。例如，对于 0.9 毫米的叠层，接触点（即千分尺螺杆上的读数）为 4 毫米 - 0.9 毫米 = 3.1 毫米。因此，应将千分尺螺钉调至 3.1 毫米，并从该点开始测量距离/压力关系。

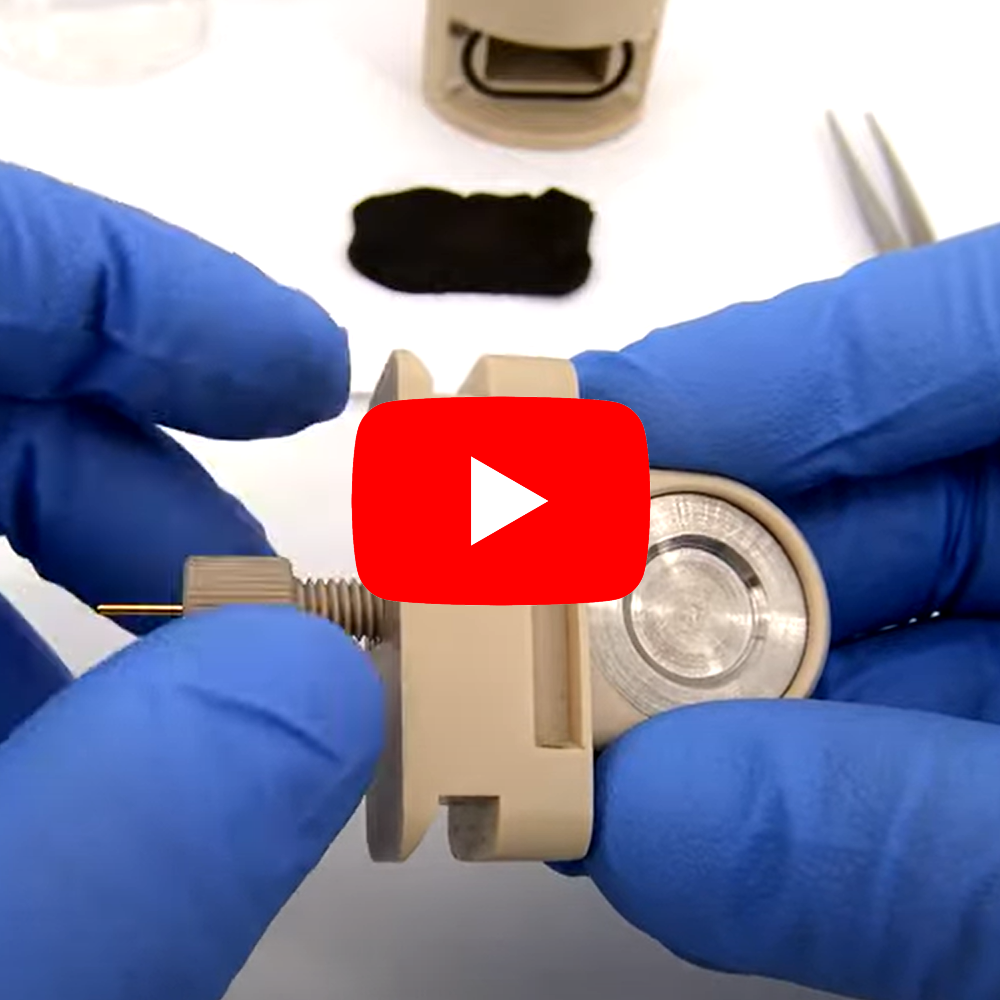

操作视频手册

规格

• 推荐电极直径：18 毫米（其他选项：12 毫米、15 毫米、16 毫米）
• 建议最小隔板直径：电极直径 + 2 毫米（最大 22 毫米）
• 最大电极夹层厚度：2.5 毫米
• 弹簧弹力10.86 牛/毫米
• 最大弹簧载荷：90 N
• 工作温度：-40°C - 80°C（默认值）

统计内数据

• HS 编码：90309000
• 原产地：瑞典瑞典
• 净重：400 克

产品包括

• 1 x 电池底座
• 1 x 压缩控制装置
• 1 x 三电极盒
• 1 个参比电极冲头
• 1 x 上柱塞（不锈钢）
• 1 x 下柱塞（不锈钢）
• 1 x 分离器锁环
• 1 x 镀金活塞
• 1 x 压缩弹簧
• 2 x 镀金针触点
• 1 x 套 O 形环
• 1 x 一套 3 个电缆适配器，1 毫米至 4 毫米香蕉插头
• 1 x 电极柱塞拆卸工具
