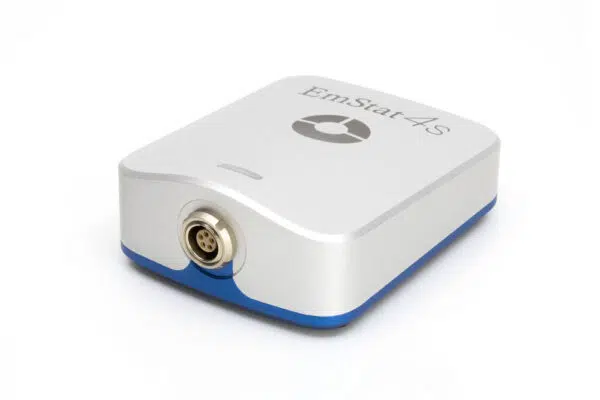

EmStat4S
USB-gespeister Potentiostat / Galvanostat mit EIS
- Zwei Versionen: Niedriger Bereich und hoher Bereich
- Potentialbereich ±3 V oder ±6 V
- Max. Strom ±30 mA oder ±200 mA
- FRA / EIS: 10 µHz bis zu 200 kHz
Beschreibung
Der EmStat4S bietet die Leistung eines Desktop-Geräts und passt dabei in Ihre Handfläche. Der EmStat4S ist ein tragbarer, USB-betriebener Potentiostat und Galvanostat, welcher optional mit einem Frequency Response Analyzer (FRA) für elektrochemische Impedanzspektroskopie (EIS) ausgestattet werden kann. Gesteuert wird der EmStat4S mit PSTrace für Windows oder über individuell geschriebene MethodSCRIPTs mit denen Sie das Gerät plattformunabhängig bedienen können, egal ob unter Windows, Linux oder auf eingebetteten Systemen.
Versionen
Der EmStat4S ist in zwei verschiedenen Versionen erhältlich:
- Low Range: für niedrigere Ströme und Potentiale
- High Range: für höhere Ströme und Potentiale
Beide Versionen können mit optionalem EIS/FRA mit einer maximalen Frequenz von 200 kHz konfiguriert werden.
Siehe Spezifikationen für einen detaillierten Vergleich zwischen LR und HR.
Immer ein Backup
Immer ein Backup
Das EmStat4S ist mit einem internen Speicher von 500 MB ausgestattet, in dem Sie Ihre Messungen als Backup speichern können. Alle intern gespeicherten Messungen können mit der PSTrace-Software für Windows einfach durchsucht und zurück auf den PC übertragen werden. Ihre Daten sind immer bei Ihrem Gerät, egal wohin Sie es mitnehmen.Standardmäßig enthalten
Ein Standard-EmStat4S enthält einen robusten Tragekoffer mit:
- EmStat4S
- USB-C-Kabel
- Sensorkabel: Hochwertiges, doppelt geschirmtes Kabel mit 2-mm-Bananensteckern für Arbeits-, Zähler-, Referenzelektrode und Masse
- 4 oder 5 Krokodilklemmen
- Dummy-Zelle
- PSTrace-Software für Windows (auf USB-Laufwerk)
- Handbuch (in Papierform)
- Schnellstart-Dokument
- Kalibrierungsbericht
Spezifikationen
Der EmStat4S ist in zwei Versionen erhältlich: die LR (Low Range) und die HR (High Range) Version.
| Hauptunterschiede zwischen dem EmStat4S Low und High Range | ||
|---|---|---|
|
|
|
| EMSTAT4S LR™. | EMSTAT4S HR™. | |
| Potentialbereich | ±3 V | ±6 V |
| Max.
Compliance-Spannung
Die Compliance-Spannung ist die maximale Spannung, die zwischen Arbeits- und Gegenelektrode angelegt werden kann. Eine andere Bezeichnung wäre das maximale Zellpotential. Lesen Sie weiter
|
±5 V | ±8 V |
Strombereiche
Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
1 nA bis 10 mA (8 Bereiche) | 100 nA bis 100 mA (7 Bereiche) |
| Max. Stromstärke | ±30 mA | ±200 mA |
| Elektrodenanschlüsse | WE, RE, CE und Erde, 2 mm Bananenstecker |
WE, RE, CE, Sense und Erde, 2 mm Bananenstecker |
| Allgemein | ||
|---|---|---|
| LR | HR | |
DC-Potentialbereich
Die maximale Potentialdifferenz, die zwischen WE und RE angelegt werden kann.
|
±3 V | ±6 V |
Compliance-Spannung
Die Compliance-Spannung ist die maximale Spannung, die zwischen Arbeits- und Gegenelektrode angelegt werden kann. Eine andere Bezeichnung wäre das maximale Zellpotential. Lesen Sie weiter
|
±5 V | ±8 V |
| maximale Stromstärke | ±30 mA | ±200 mA |
max. Datenerfassungsrate
Auch als Abtastrate bekannt, beschreibt sie, wie schnell das Gerät Messwerte erfassen kann. Lesen Sie weiter
|
1 000 000 Proben /s | |
| Potentiostat | ||
|---|---|---|
| LR | HR | |
| angewandte Potentialauflösung | 100 µV | 183 µV |
Genauigkeit des angelegten Potentials
Die Genauigkeit des angelegten Potentials gibt an, wie nahe Ihr angelegtes Potential an den tatsächlichen Werten liegt.
|
≤ 0,2% ±1 mV Offset | |
Strombereiche
Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
1 nA bis 10 mA 8 Bereiche |
100 nA bis 100 mA 7 Bereiche |
Auflösung des gemessenen Stroms
Die geringste beobachtbare Differenz zwischen zwei Werten, die ein Messgerät unterscheiden kann. Lesen Sie weiter
|
0,009% von
CR
(92 fA auf 1 nA Bereich)
CR ist das Akronym für Current Range. Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
0,009% von
CR
(9,2 pA auf 100 nA Bereich)
CR ist das Akronym für Current Range. Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
| Gemessen
Stromgenauigkeit
Die Stromgenauigkeit beschreibt, wie nahe Ihr gemessener Strom an den realen Werten liegt. Lesen Sie weiter
|
< 0,2% des Stroms ±20 pA ±0,2% des Bereichs |
< 0,2% des Stroms ±0,2% des Bereichs |
| Galvanostat | ||
|---|---|---|
| LR | HR | |
Strombereiche
Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
10 nA, 1 uA, 100 uA, 10 mA 4 Bereiche |
1 uA, 100 uA, 10 mA, 100 mA 4 Bereiche |
| angelegter DC-Strom | ±3 *
CR
(Strombereich)
CR ist die Abkürzung für Current Range (Strombereich). Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
|
| Auflösung des angelegten DC-Stroms | 0,01% der CR | 0,0183% der CR |
| Angewandte Gleichstrom-
Stromgenauigkeit
Die Stromgenauigkeit beschreibt, wie nahe der gemessene Strom an den tatsächlichen Werten liegt. Lesen Sie weiter
|
< 0,4% des Stroms ±20 pA ±0,2% des Bereichs |
< 0,4% des Stroms ±0,2% des Bereichs |
| Potentialbereiche |
50 mV, 100 mV, 200 mV, 500 mV, 1 V |
|
| Auflösung des gemessenen DC-Potentials |
96 µV bei ±3 V (1 V-Bereich) |
193 µV bei ±6 V (1 V-Bereich) |
| Genauigkeit des gemessenen DC-Potentials | ≤ 0,2% Potential ±1 mV Offset | |
| FRA / EIS | ||
|---|---|---|
| LR | HR | |
| Frequenzbereich | 10 µHz bis 200 kHz | |
| AC-Amplitudenbereich |
1 mV bis 900 mV Effektivwert oder 2,5 V p-p |
|
| Gemessen
Stromgenauigkeit
Die Stromgenauigkeit beschreibt, wie nahe Ihr gemessener Strom an den realen Werten liegt. Lesen Sie weiter
|
≤ 0,2% bei Messbereichsendwert | |
| GEIS | ||
|---|---|---|
| LR | HR | |
| Frequenzbereich | 10 µHz bis 100 kHz | |
| AC-Amplitudenbereich | 0.9 *
CR
(Arme)
CR ist das Akronym für Current Range. Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
|
| Elektrometer | ||
|---|---|---|
| LR | HR | |
Eingang des Elektrometerverstärkers
Der Verstärkereingangswiderstand des Verstärkers im Elektrometer bestimmt die Last, die der Verstärker auf die Signalquelle ausübt, die ihm zugeführt wird. Im Idealfall ist der Widerstand unendlich, und die Last sollte Null sein, um die Messung nicht zu beeinflussen.
|
> 1 TΩ // 10 pF | |
Bandbreite
Die Bandbreite definiert den Bereich der Frequenzen, auf die ein System genau messen oder reagieren kann. Lesen Sie weiter
|
500 kHz |
|
| Sonstiges | ||
|---|---|---|
| LR | HR | |
| Elektrodenanschlüsse |
WE, RE, CE, |
WE, RE, CE, S |
| Gehäuse |
Aluminiumgehäuse: |
|
| Gewicht |
± 130 g |
|
| Strom + Kommunikation |
USB-C-Anschluss |
|
| interner Speicherplatz |
500 MB, entspricht > 15 Mio. Datenpunkten |
|
| EmStat4S LR EIS-Genauigkeitskonturdiagramm |
|---|
|
| Konturdiagramm der EmStat4S HR EIS-Genauigkeit |
|---|
|
Software
PSTrace
PSTrace ist so konzipiert, dass Sie sofort nach der Installation produktiv arbeiten können, ohne eine lange Lernphase durchlaufen zu müssen. Es verfügt über drei Modi: den wissenschaftlichen Modus, in dem Sie alle Techniken ausführen können, die unsere Instrumente bieten, sowie zwei spezielle Modi für die Korrosionsanalyse und den analytischen Modus. PSTrace eignet sich für alle Erfahrungsstufen der Anwender.
Die Merkmale umfassen:
- Direkte Validierung der Methodenparameter
- Automatisierte Suche nach Spitzenwerten
- Equivalent Circuit Fitting (Anpassung eines Ersatzschaltbilds)
- Skripting für die Durchführung automatisierter Messreihen
- Öffnen von Daten in Origin und Excel per Knopfdruck
- Laden von Daten aus dem internen Speicher des Geräts
- und viele mehr...
PStouch
PStouch ist eine App für Android-Geräte, die mit allen PalmSens, EmStat und Sensit-Potentiostaten kompatibel ist. Die App verbindet sich mit Ihrem Potentiostat über USB (je nach Android-Gerät) oder über Bluetooth.
Zu den Funktionen von PStouch gehören:
- Einrichtung und Durchführung von Messungen
- Alle Dateien sind mit PSTrace kompatibel
- Analyse und Manipulation von Spitzenwerten
- Direkte Freigabe von Daten per E-Mail, Dropbox oder andere Datenfreigabedienste
Software-Entwicklungskits
PalmSens bietet mehrere Software Development Kits (SDKs) an, die Entwicklern helfen, kundenspezifische Software zur Steuerung ihres Potentiostaten zu erstellen. Jedes SDK wird mit Dokumentation und Beispielen geliefert, die zeigen, wie man die Bibliotheken verwendet.
SDKs sind verfügbar für:
- .NET (WinForms, WPF und Xamarin für Android)
- Python
- LabVIEW
- Matlab
MethodSCRIPT™ Kommunikationsprotokoll
Die Geräte der EmStat4-Serie arbeiten mit MethodSCRIPT™, wodurch Sie die volle Kontrolle über Ihren Potentiostaten erhalten. Die einfache Skriptsprache wird on-board geparst, was bedeutet, dass keine DLLs oder andere Code-Bibliotheken erforderlich sind. Mit MethodSCRIPT™ können alle unterstützten elektrochemischen Techniken ausgeführt werden, was die Kombination verschiedener Messungen und anderer Aufgaben erleichtert.
MethodSCRIPT kann in PSTrace erzeugt, bearbeitet und ausgeführt werden.
MethodSCRIPT bietet folgende Funktionen:
- Unterstützung von (verschachtelten) Schleifen und bedingter Logik
- Benutzercode während einer Messiteration
- Exakte Zeitsteuerung
- Einfache mathematische Operationen mit Variablen (add, sub, mul, div)
- Datenglättung und Spitzenerkennung
- Digitale E/A, z. B. zum Warten auf einen externen Trigger
- Protokollierung der Ergebnisse im internen Speicher oder auf einer externen SD-Karte
- Ablesen von Hilfsgrößen wie pH-Wert oder Temperatur
- und viele mehr...
