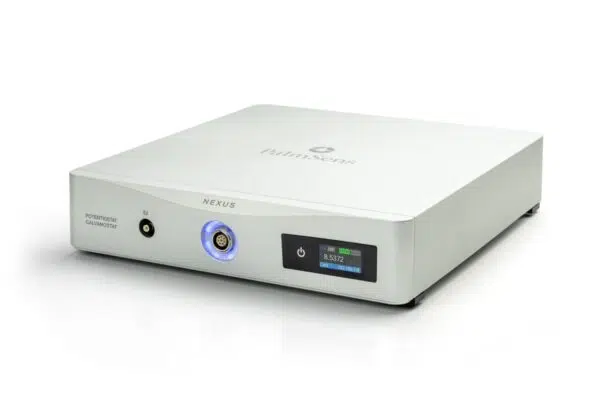

Nexus
Entwickelt für elektrochemische Spitzenleistungen
- (Bi)Potentiostat/ Galvanostat/ Impedanzanalysator
- FRA / EIS: 10 μHz bis zu 1 MHz
- 11 Strombereiche: 100 pA bis 1 A
- Dual EIS mit zweiter Messelektrode
- Schreiben Sie Ihre Experimente mit MethodSCRIPT
- Verwendung mit PSTrace-Software für Windows
BiPot steht für BiPotentiostat, d.h. ein Potentiostat mit zwei Arbeitselektroden. Ein Bipotentiostat kann zwei Arbeitselektroden, eine Referenz- und eine Zählerelektrode in derselben Zelle verwenden. Die beiden Arbeitselektroden können genau zur gleichen Zeit betrieben und überwacht werden. Die Arbeitselektrode 1 führt eine der unterstützten Techniken aus (siehe unten), während die Arbeitselektrode 2 entweder ein eigenes konstantes Potential hat oder dem Potential der Arbeitselektrode 1 folgt. Im letzteren Fall kann ein Potential-Offset hinzugefügt werden.
In der Regel erhalten Sie innerhalb eines Werktages eine Antwort auf Ihre Angebotsanfrage.
Beschreibung
Aufbauend auf der Tradition von PalmSens, erstklassige Lösungen für genaue Niederstrommessungen anzubieten, bietet Nexus eine extrem rauscharme Leistung, die sogar unsere bestehenden tragbaren Geräte übertrifft, und unterstützt gleichzeitig Messungen bis zu 1 Ampere.
Vielseitig
Unser High-End-Gerät, der Nexus, ist ein Potentiostat, Galvanostat und optional ein Frequenzganganalysator (FRA) für elektrochemische Impedanzspektroskopie (EIS). Der Nexus hat einen großen Potentialbereich (-12 V bis +12 V) und Strombereich (100 pA bis 1 A) mit hoher Auflösung und geringem Rauschen.
Die Forschungssoftware PSTrace macht den Umgang mit dem Nexus zum Kinderspiel. Die Skriptsprache MethodSCRIPT gibt dem Benutzer bei Bedarf die volle Kontrolle. Sie suchen ein Mehrkanalgerät? Stapeln Sie einfach mehrere Geräte übereinander.
Konfigurierbar
Nexus ist in verschiedenen Konfigurationen erhältlich:
- optionales EIS/FRA-Modul mit einer maximalen Frequenz von 1 MHz
- optionales BiPotentiostat-Modul für zweites WE
Standardmäßig enthalten
Gepolsterte Tragetasche mit:
- Hochwertiges, doppelt geschirmtes Zellenkabel mit
2 mm Bananenstecker für Arbeits-, Sense-, Zähler-, Referenzelektrode und Masse - Gehäuseerdungskabel mit Krokodilklemme (4 mm)
- Hardware Sync Link Kabel
- Krokodilklemmen
- Kalibrierungsbericht
- Dummy-Zelle
- USB-Kabel und Ethernet-Kabel
- Handbuch und Schnellstartdokument
- PSTrace-Software für Windows
- iR-Kompensationsmodul (Kompensation des ohmschen Verlusts)
- Zweites Sense-Leitungskabel
S2 und BiPot
Nexus umfasst eine zweite Messleitung (S2) und ein optionales BiPotentiostat-Modul (BiPot).
S2 - Zusätzlicher Spannungsmesspunkt (Potential)
BiPot - Unabhängige zweite Arbeitselektrode für gleichzeitige Strommessung
Diese beiden Funktionen sind unabhängig und dienen unterschiedlichen Zwecken:
- S2 (Zweite Messleitung)
S2 dient als zusätzlicher Spannungsmessungseingang mit den gleichen Spezifikationen wie die Hauptbezugselektrode. Sie misst das Potential an einem bestimmten Punkt der Zelle und kann, da der Strom an diesem Punkt bekannt ist, auch zur Berechnung der Impedanz verwendet werden. - BiPot (BiPotentiostat-Modul)
Das BiPot-Modul führt eine zweite Arbeitselektrode (WE2) ein, die gegen die gleichen Referenz- und Gegenelektroden wie der Hauptkanal arbeitet. Im BiPotentiostat-Modus werden beide Arbeitselektroden (WE1 und WE2) gleichzeitig aufgezeichnet. WE2 arbeitet im potentiostatischen Modus, d. h. es kann sein Potential unabhängig steuern und seinen Strom messen. In unserem Artikel BiPotentiostat können Sie nachlesen, welche Techniken bei der Verwendung dieses Modus zur Verfügung stehen.
Warum der Nexus?
Typische Forschungsbereiche
Immer ein Backup
Jeder Nexus ist mit einem internen Speicher von 32 GB ausgestattet. Das bedeutet, dass alle Ihre Messungen automatisch als Backup auf dem Gerät gespeichert werden können.Die Messungen können mit der PSTrace-Software für Windows einfach durchsucht und auf den PC übertragen werden.
Zubehör
Zubehör für den Nexus
Das könnte Ihnen auch gefallen...
Spezifikationen
| Allgemein | |
|---|---|
| potenzieller Bereich | ±10 V |
Compliance-Spannung
Die Compliance-Spannung ist die maximale Spannung, die zwischen Arbeits- und Gegenelektrode angelegt werden kann. Eine andere Bezeichnung wäre das maximale Zellpotential. Lesen Sie weiter
| ±12 V |
| maximale Stromstärke | ±1.1 A |
| Impedanz-Analysator¹
(FRA/EIS)
FRA steht für Frequency Response Analyzer (Frequenzganganalysator). Es handelt sich um einen Analysator zur Impedanzmessung (EIS - Elektrochemische Impedanzspektroskopie). Bei PalmSens ist er ein in einen Potentiostaten integriertes Modul, das für die meisten Modelle optional Continue reading
| 10 µHz bis 1 MHz |
| Beispielanschlüsse | WE, WE2¹, S, S2², RE, CE und GND |
|
|
| Potentiostat | |
|---|---|
Auflösung des angelegten DC-Strompotentials
Die geringste beobachtbare Differenz zwischen zwei Werten, die ein Messgerät unterscheiden kann.
| 78 µV |
Genauigkeit des angelegten Potentials
Die Genauigkeit des angelegten Potentials gibt an, wie nahe Ihr angelegtes Potential an den tatsächlichen Werten liegt.
| ≤0,1% ±1 mV Offset |
Strombereiche
Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
| 100 pA bis 1 A (11 Bereiche) |
| maximal gemessener Strom in jedem Strombereich | ±1,1 mal CR für 1 A Bereich ±4,5-fache CR für den 10-mA-Bereich ±5-fache CR für alle anderen Bereiche |
| Gemessen
Stromgenauigkeit
Die Stromgenauigkeit beschreibt, wie nahe Ihr gemessener Strom an den realen Werten liegt. Lesen Sie weiter
| < 0,1 % vom Wert ±10 pA (Vorspannung) ±0,1 % des Bereichs (Offset) |
Auflösung des gemessenen Stroms
Die geringste beobachtbare Differenz zwischen zwei Werten, die ein Messgerät unterscheiden kann. Lesen Sie weiter
| 0,0038% von
CR
CR ist die von uns verwendete Abkürzung für Current Range. Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
(3,8 fA auf 100 pA Bereich) |
| Galvanostat | |
|---|---|
Strombereiche
Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
| 1 nA bis 1 A (10 Bereiche) |
| angelegter DC-Strom | ±1,1 mal CR für 1 A Bereich ±4,5-fache CR für den 10-mA-Bereich ±5-fache CR für alle anderen Bereiche |
| Auflösung des angelegten DC-Stroms | 0,0038% des angelegten Strombereichs |
| Angewandte Gleichstrom-
Stromgenauigkeit
Die Stromgenauigkeit beschreibt, wie nahe der gemessene Strom an den tatsächlichen Werten liegt. Lesen Sie weiter
| < 0,1% des Stroms ±10 pA (Vorspannung) ±0,1% des Bereichs (Offset) |
| Potentialbereiche | 10 mV, 100 mV, 1 V |
| Auflösung des gemessenen DC-Potentials | 78 µV bei ±10 V (1 V-Bereich) 7,8 µV bei ±1 V (100 mV-Bereich) 0,78 µV bei ±0,1 V (10 mV-Bereich) 78 nV bei ±0,01 V (1 mV-Bereich) |
| Genauigkeit des gemessenen DC-Potentials | < 0,05% vom Wert ±1 mV (Offset) |
Weitere Einzelheiten finden Sie in der Produktbroschüre.
| Impedanz-Analysator | |
|---|---|
| Potentiostatischer Modus
(PEIS)
Bei einer konventionellen EIS (PEIS) wird ein Sinuspotential angelegt und der daraus resultierende Strom gemessen. Lesen Sie weiter
|
|
| Frequenzbereich | 10 µHz bis 1 MHz |
| ac-Amplitudenbereich | 1 mV bis 0,3 V RMS (voller Bereich) 1 mV bis 1,4 V RMS für Frequenzen bis zu 1 kHz |
| Galvanostatische Betriebsart
(GEIS)
Bei GEIS wird ein Sinusstrom angelegt und das resultierende Potential gemessen. Lesen Sie weiter
|
|
| Frequenzbereich | 10 µHz bis 1 MHz |
| ac-Amplitudenbereich | 0,001 * Bereich bis 0,15 * Bereich RMS (voller Bereich) 0,001 * Bereich bis 0,74 * Bereich RMS für Frequenzen bis zu 1 kHz |
| EIS-Genauigkeit Konturdiagramm | |
|
|
| Elektrometer | |
|---|---|
Eingang des Elektrometerverstärkers
Der Verstärkereingangswiderstand des Verstärkers im Elektrometer bestimmt die Last, die der Verstärker auf die Signalquelle ausübt, die ihm zugeführt wird. Im Idealfall ist der Widerstand unendlich, und die Last sollte Null sein, um die Messung nicht zu beeinflussen.
| > 10 TΩ // 10 pF |
Bandbreite
Die Bandbreite definiert den Bereich der Frequenzen, auf die ein System genau messen oder reagieren kann. Lesen Sie weiter
| 500 kHz |
| Datenerfassung | |
|---|---|
| max. Offline-Rate (zum Puffer) | 1M Punkte/s (max. 50k Punkte) |
| max. Online-Rate | 2500 Punkte/s |
| ADC/DAC | 18-Bit
Ein 18-Bit-Eingang kann in 2^18 oder etwa 262 Tausend verschiedenen Schritten messen. Wenn Sie zum Beispiel eine analoge Spannung messen, die von 0 bis 5 V gehen kann, ist die Genauigkeit 5 geteilt durch 262k, was eine Auflösung von 20 uV ergibt. Lesen Sie weiter
|
| interner Speicherplatz | 32 GB (ausreichend für mehr als 800 Millionen Datenpunkte) |
| BiPotentiostat | |
|---|---|
DC-Potentialbereich
Die maximale Potentialdifferenz, die zwischen WE und RE angelegt werden kann.
| ±5 V |
| angewandte Potentialauflösung | 153 µV (16-Bit) |
Genauigkeit des angelegten Potentials
Die Genauigkeit des angelegten Potentials gibt an, wie nahe Ihr angelegtes Potential an den tatsächlichen Werten liegt.
| ≤ 0,1%, ± 1 mV Offset |
Strombereiche
Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
| 100 pA bis 10 mA (9 Bereiche) Auto-Ranging verfügbar |
| maximal gemessener Strom | ±45 mA |
Auflösung des gemessenen Stroms
Die geringste beobachtbare Differenz zwischen zwei Werten, die ein Messgerät unterscheiden kann. Lesen Sie weiter
| 0,0038% von
CR
CR ist die von uns verwendete Abkürzung für Current Range (Strombereich). Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
| Gemessen
Stromgenauigkeit
Die Stromgenauigkeit beschreibt, wie nahe Ihr gemessener Strom an den realen Werten liegt. Lesen Sie weiter
| ≤ 0,1% des Stroms 0,1% des Bereichs (Offset) |
| IR-Ausgleich | |
|---|---|
| Zweck | Kompensation des ohmschen Verlusts
Die iR-Kompensation oder ohmsche Tropfenkompensation ist eine Kompensation des Restwiderstands zwischen RE und WE (oder S). Während er normalerweise vernachlässigbar ist, kann er bei hohen Strömen und schlecht leitenden Elektrolyten erheblich sein. Lesen Sie weiter
|
| Kompensationsverfahren | positive Rückkopplung |
| Auflösung des zur Potentialkorrektur verwendeten MDAC | 16-Bit |
| max. kompensierbarer Widerstand | 1 MΩ |
| max.
Bandbreite
Die Bandbreite definiert den Bereich der Frequenzen, die ein System genau messen oder ansprechen kann. Lesen Sie weiter
(wenn iR-Kompensation aktiviert ist) | 10 kHz |
| selbsttätige Messung | nicht möglich, wenn die IR-Kompensation aktiviert ist (nur manuell) |
| Hilfsanschluss | |
|---|---|
| Anschluss | D-Sub 15 |
| Analogeingang | ±10 V,
18-Bit
Ein 18-Bit-Eingang kann in 2^18 oder etwa 262 Tausend verschiedenen Schritten messen. Wenn Sie zum Beispiel eine analoge Spannung messen, die von 0 bis 5 V gehen kann, ist die Genauigkeit 5 geteilt durch 262k, was eine Auflösung von 20 uV ergibt. Lesen Sie weiter
|
| Analogausgang | 0-10 V, 16 Bit (1 kΩ Ausgangsimpedanz) |
| digitale E/A | 6x digitaler Eingang/Ausgang (3,3 V) |
| E-Monitor | E-Ausgang ±13 V (2,5 kOhm Ausgangsimpedanz) |
| i-Monitor | i-out ±10 V bei 1 nA - 100 mA Strombereich ± 2 V bei 1 A Strom (2,5 kOhm Ausgangsimpedanz) |
| Stromleitung | 5 V Ausgang (max. 300 mA) |
| Sonstiges | |
|---|---|
| Elektrodenanschluss | 2 mm Bananenstifte für RE, WE, WE2, CE, GND, Sense und Sense 2 |
| Gehäuse | Aluminiumgehäuse: 20 x 21 x 4,5 cm³ |
| Gewicht | 1,8 kg |
| Stromversorgung | externer AC-DC-Adapter (100-240 VAC, 50-60 Hz auf 12 VDC), im Lieferumfang enthalten |
| Kommunikation | ethernet und USB-C |
Software
PSTrace
PSTrace ist so konzipiert, dass Sie sofort nach der Installation produktiv arbeiten können, ohne eine lange Lernphase durchlaufen zu müssen. Es verfügt über drei Modi: den wissenschaftlichen Modus, in dem Sie alle Techniken ausführen können, die unsere Instrumente bieten, sowie zwei spezielle Modi für die Korrosionsanalyse und den analytischen Modus. PSTrace eignet sich für alle Erfahrungsstufen der Anwender.
Die Merkmale umfassen:
- Direkte Validierung der Methodenparameter
- Automatisierte Suche nach Spitzenwerten
- Equivalent Circuit Fitting (Anpassung eines Ersatzschaltbilds)
- Skripting für die Durchführung automatisierter Messreihen
- Öffnen von Daten in Origin und Excel per Knopfdruck
- Laden von Daten aus dem internen Speicher des Geräts
- und viele mehr...
Software-Entwicklungskits
PalmSens bietet mehrere Software Development Kits (SDKs) an, die Entwicklern helfen, kundenspezifische Software zur Steuerung ihres Potentiostaten zu erstellen. Jedes SDK wird mit Dokumentation und Beispielen geliefert, die zeigen, wie man die Bibliotheken verwendet.
SDKs sind verfügbar für:
- .NET (WinForms, WPF und Xamarin für Android)
- Python
- LabVIEW
- Matlab
MethodSCRIPT™ Kommunikationsprotokoll
Der Nexus arbeitet mit MethodSCRIPT™ und gibt Ihnen die volle Kontrolle über Ihren Potentiostaten. Die einfache Skriptsprache wird on-board geparst, was bedeutet, dass keine DLLs oder andere Code-Bibliotheken erforderlich sind. MethodSCRIPT™ ermöglicht die Ausführung aller unterstützten elektrochemischen Techniken und macht es einfach, verschiedene Messungen und andere Aufgaben zu kombinieren.
MethodSCRIPT kann in PSTrace erzeugt, bearbeitet und ausgeführt werden.
MethodSCRIPT bietet folgende Funktionen:
- Unterstützung von (verschachtelten) Schleifen und bedingter Logik
- Benutzercode während einer Messiteration
- Exakte Zeitsteuerung
- Einfache mathematische Operationen mit Variablen (add, sub, mul, div)
- Datenglättung und Spitzenerkennung
- Digitale E/A, z. B. zum Warten auf einen externen Trigger
- Protokollierung der Ergebnisse im internen Speicher oder auf einer externen SD-Karte
- Ablesen von Hilfsgrößen wie pH-Wert oder Temperatur
- und viele mehr...
Downloads
Dokumentation ( 5)
| Name | Zuletzt aktualisiert | |
|---|---|---|
| MethodSCRIPT v1.8 Die Skriptsprache MethodSCRIPT wurde entwickelt, um die Flexibilität der PalmSens Potentiostat- und Galvanostatgeräte für OEM-Benutzer zu verbessern. Sie ermöglicht es dem Benutzer, Messungen mit Argumenten zu starten, die den Argumenten in PSTrace ähnlich sind. PalmSens bietet Bibliotheken und Beispiele für die Handhabung von Low-Level-Kommunikation und die Erstellung von Skripten für MethodSCRIPT-Geräte wie den EmStat Pico und EmStat4. | 16-10-25 | |
| Nexus-Kommunikationsprotokoll v1.1 Die erste Kommunikation mit dem Nexus erfolgt immer über diese Online-Kommunikation. | 13-10-25 | |
| MethodSCRIPT v1.7 Die Skriptsprache MethodSCRIPT wurde entwickelt, um die Flexibilität der PalmSens Potentiostat- und Galvanostatgeräte für OEM-Benutzer zu verbessern. Sie ermöglicht es dem Benutzer, Messungen mit Argumenten zu starten, die den Argumenten in PSTrace ähnlich sind. PalmSens bietet Bibliotheken und Beispiele für die Handhabung von Low-Level-Kommunikation und die Erstellung von Skripten für MethodSCRIPT-Geräte wie den EmStat Pico und EmStat4. | 26-03-25 | |
| Nexus-Benutzerhandbuch Erfahren Sie, wie Sie das Gerät anschließen, die technischen Daten verstehen, die Funktionen nutzen und bei Bedarf Fehler beheben. | 24-02-25 | |
| Nexus-Broschüre Der Nexus nutzt die neuesten technologischen Entwicklungen und bietet sehr genaue elektrochemische Ergebnisse mit extrem geringem Rauschen. Lesen Sie mehr über den Nexus in der Broschüre. | 09-02-25 |
Software ( 1)
| Name | Zuletzt aktualisiert | |
|---|---|---|
| PSTrace PC-Software für alle Einkanalgeräte Die PSTrace-Software wird standardmäßig mit allen Einkanal- und Multiplex-Geräten ausgeliefert. Die Software bietet Unterstützung für alle Techniken und Gerätefunktionen. | 08-07-24 |
