Sensit Wearable
Potentiostat für tragbare Biosensoren
- Beschleunigen Sie die Entwicklung Ihres Wearable Sensors
- Arbeitet kabellos und autonom, batteriebetrieben
- Messung von bis zu zwei verschiedenen Analyten mit zwei Arbeitselektroden
- Verwendung mit PSTrace-Software für Windows
- Reibungsloser Start mit dem Development Kit
In der Regel erhalten Sie innerhalb eines Werktages eine Antwort auf Ihre Angebotsanfrage.
Beschreibung
Der Sensit Wearable ist eine neu entwickelte Plattform, die den praktischen Anforderungen von tragbaren elektrochemischen Anwendungen gerecht wird. Im Laufe der Jahre haben wir gesehen, dass viele Forscher auf improvisierte Lösungen zurückgegriffen haben, indem sie herkömmliche Potentiostaten angepasst oder andere elektronische Geräte modifiziert haben, um tragbare Sensoren zu entwickeln. Das Sensit Wearable löst diese Herausforderung, indem es einen voll funktionsfähigen, tragbaren Potentiostaten mit einem Gewicht von nur 9 Gramm bietet, der eine echte Integration in tragbare Systeme ermöglicht, ohne die analytische Leistung zu beeinträchtigen.
Für wen das Sensit Wearable geeignet ist
Der Sensit Wearable ist besonders gut geeignet für:
- Forscher, die maßgeschneiderte biochemische oder elektrochemische Pflaster entwickeln
- Start-ups, die neue Wearable-Sensortechnologien entwickeln
- Innovatoren, die an der Schnittstelle von Material-, Elektronik- und Gesundheitsforschung arbeiten
Das Sensit Wearable bietet eine robuste und anpassungsfähige Plattform, die es den Nutzern ermöglicht, ihre eigenen Sensorpflaster zu entwerfen und herzustellen, und unterstützt so die Entwicklung, das Prototyping und die Innovation im Bereich der tragbaren elektrochemischen Sensorik.
Stellen Sie sich Anwendungen vor wie
- Kontinuierliche Glukoseüberwachung
- Schweißanalyse für Sportler
- Molekulare Biomarker-Analyse
Wichtige elektrochemische Spezifikationen
Das Sensit Wearable basiert auf dem Potentiostat-Chip EmStat Pico Core.
- EIS-fähig bis zu 200 kHz
- Potentialbereich -1,7 bis +2 V
- Strombereiche 100 nA - 5 mA (max ±3 mA)

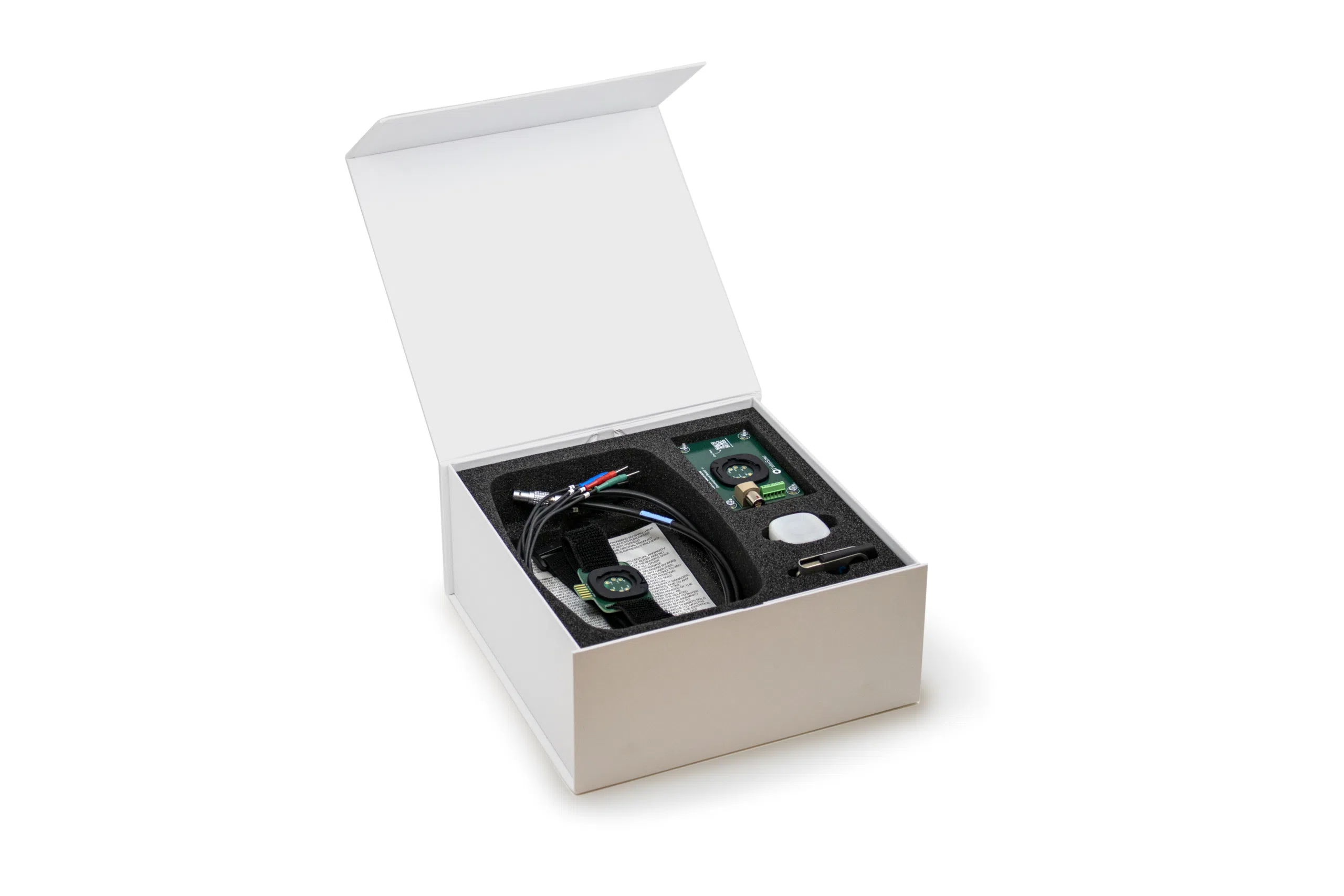

Inhalt des Kits
- Sensit Wearable Lesegerät
- Evaluierungsboard mit Montagehalterung
- Zellenkabel
- Krokodilklemmen
- Zubehör für verschiedene Tragemöglichkeiten
- Zwei Beispielhalterungen
- Klettband mit Montagebügel und universellem SPE-Anschluss
- Schnellstart-Dokument
- PSTrace-Software für Windows und PStouch-Software für Android
Gelegentlich stellen uns Patch-Lieferanten kostenlose Muster zur Verfügung, die wir in das Kit aufnehmen, wenn sie verfügbar sind.
Patches
Als der Sensit Wearable im Jahr 2024 auf den Markt kam, war er der erste kommerziell erhältliche tragbare Potentiostat. Seitdem haben einige unserer Partner begonnen, einfache Patch-Optionen anzubieten. Diese dienen als einfache Demonstration oder als erste Beispiele für das Prototyping.
Dennoch erwarten wir, dass das Ökosystem kompatibler tragbarer Sensorpflaster allmählich wachsen wird, wenn sich die Technologie durchsetzt, wie dies bereits bei den Screen-Printed Electrodes (SPE) der Fall war. Die Entwicklung spezialisierter Pflaster wird in erster Linie von Forschungsgruppen, Start-ups und Sensorentwicklern vorangetrieben, die über das notwendige Fachwissen in den Bereichen Chemie, Materialien und anwendungsspezifisches Design verfügen.
PalmSens hat Partnerschaften mit Unternehmen geschlossen, die bei der Entwicklung von Wearable Patches helfen:
Wann immer uns ein Partner kostenlose Muster von Patches zur Verfügung stellt, werden wir diese in unser Development Kit aufnehmen. Viele andere Anwendungen für einen kundenspezifischen Patch sind möglich.
Software
PSTrace
PSTrace ist so konzipiert, dass Sie sofort nach der Installation produktiv arbeiten können, ohne eine lange Lernphase durchlaufen zu müssen. Die Software ermöglicht es, mit nur wenigen Klicks das Beste aus dem Sensit Wearable herauszuholen. Neben der direkten Steuerung des Sensit Wearable über USB oder Bluetooth ermöglicht sie die Erstellung von Skripten, die auf dem Sensit Wearable ausgeführt werden können, darunter:
- Wiederholung der Messungen in festen Abständen
- Speichern von Messdaten auf dem internen Speicher des Sensit Wearable
- Wechsel in den energiesparenden Ruhezustand
- Aufwachen nach einer bestimmten Zeit oder Klopfen auf das Sensit Wearable
Nachdem die Messdaten mit dem Sensit Wearable im autonomen Betrieb erfasst wurden, schließen Sie das Sensit Wearable einfach an Ihren PC oder Laptop an und laden die Daten zur weiteren Analyse in PSTrace.
PStouch
PStouch ist eine App für Android-Geräte, die mit allen PalmSens, EmStat und Sensit-Potentiostaten kompatibel ist. Die App verbindet sich mit Ihrem Potentiostat über USB (je nach Android-Gerät) oder über Bluetooth.
Zu den Funktionen von PStouch gehören:
- Einrichtung und Durchführung von Messungen
- Alle Dateien sind mit PSTrace kompatibel
- Analyse und Manipulation von Spitzenwerten
- Direkte Freigabe von Daten per E-Mail, Dropbox oder andere Datenfreigabedienste
Holen Sie es sich auf MyPalmSens
MethodSCRIPT™ Kommunikationsprotokoll
Das Sensit Wearable arbeitet mit MethodSCRIPT™ und gibt Ihnen die volle Kontrolle über Ihren Potentiostaten. Die einfache Skriptsprache wird on-board geparst, was bedeutet, dass keine DLLs oder andere Code-Bibliotheken erforderlich sind. MethodSCRIPT™ ermöglicht die Ausführung aller unterstützten elektrochemischen Techniken und macht es einfach, verschiedene Messungen und andere Aufgaben zu kombinieren.
MethodSCRIPT kann in PSTrace erzeugt, bearbeitet und ausgeführt werden.
MethodSCRIPT bietet folgende Funktionen:
- Unterstützung von (verschachtelten) Schleifen und bedingter Logik
- Benutzercode während einer Messiteration
- Exakte Zeitsteuerung
- Eintreten in den oder Aufwachen aus dem Ruhezustand
- Protokollierung der Ergebnisse im internen Speicher oder auf einer externen SD-Karte
- Einfache mathematische Operationen mit Variablen (add, sub, mul, div)
- Datenglättung und Spitzenerkennung
- und viele mehr...
Software-Entwicklungskits
PalmSens bietet mehrere Software Development Kits (SDKs) an, die Entwicklern helfen, kundenspezifische Software zur Steuerung ihres Potentiostaten zu erstellen. Jedes SDK wird mit Dokumentation und Beispielen geliefert, die zeigen, wie man die Bibliotheken verwendet.
SDKs sind verfügbar für:
- .NET (WinForms, WPF und Xamarin für Android)
- Python
- LabVIEW
- Matlab
Spezifikationen
| Allgemein | |
|---|---|
DC-Potentialbereich (gesamt)
Die maximale Potentialdifferenz, die zwischen WE und RE angelegt werden kann.
|
-1,7 bis +2 V |
| Dynamischer
DC-Spannungsbereich
[1]
Die maximale Potentialdifferenz, die zwischen WE und RE angelegt werden kann.
|
2.2 V |
Einhaltung der Spannung
Die Compliance-Spannung ist die maximale Spannung, die zwischen Arbeits- und Gegenelektrode angelegt werden kann. Eine andere Bezeichnung wäre das maximale Zellpotential. Lesen Sie weiter
|
-2,0 bis +2,3 V |
| Maximalstrom | ± 3 mA |
Max. Datenerfassungsrate
(Datenpunkte/s)
Auch als Abtastrate bekannt, beschreibt sie, wie schnell das Gerät Messwerte erfassen kann. Lesen Sie weiter
|
1000 |
| Unterstützt FRA/EIS | Ja |
| [1] Der dynamische Bereich ist der Bereich, der während einer einzigen Abtastung innerhalb des gesamten Potentialbereichs abgedeckt werden kann. Zum Beispiel kann ein linearer Scan bei -1,5 V beginnen und bei 1,1 V enden oder umgekehrt, was einen dynamischen Bereich von 2,6 V abdeckt. [2] Die Compliance-Spannung ist das maximale Potential zwischen Arbeits- und Gegenelektrode und hängt von der gewählten Betriebsart ab. |
|
| Potentiostat (Modus mit kontrolliertem Potential) | |
|---|---|
| Kanäle |
1 Kanal (2x WE, 1x RE, 1x CE) |
Auflösung des angewandten Gleichspannungspotentials
Die geringste beobachtbare Differenz zwischen zwei Werten, die ein Messgerät unterscheiden kann.
|
537 µV |
Angewandte Potentialgenauigkeit
Die Genauigkeit des angelegten Potentials gibt an, wie nahe Ihr angelegtes Potential an den tatsächlichen Werten liegt.
|
< 0.2% |
Strombereiche
Ein Strombereich definiert den maximalen Strom, den ein Potentiostat in einem bestimmten Bereich messen kann. Lesen Sie weiter
|
100 nA bis 5 mA (10 oder 12 Bereiche, je nach Modus) |
| Stromauflösung | 0,006% des gewählten Strombereichs (5,5 pA bei 100 nA Bereich) |
Stromgenauigkeit
Die Stromgenauigkeit beschreibt, wie nahe der gemessene Strom an den tatsächlichen Werten liegt. Lesen Sie weiter
|
< 0,5 % des Stroms ±0,1 % des Bereichs |
| Gemessene Potentialauflösung (für OCP) | 56 uV (für OCP) |
| FRA / EIS (Impedanzmessungen) | |
|---|---|
| Frequenzbereich | 0,016 Hz bis 200 kHz |
| AC-Amplitudenbereich | 1 mV bis 0,25 V rms, oder 0,708 V p-p |
| Elektrometer | |
|---|---|
Elektrometer-Verstärker-Eingang
Der Verstärkereingangswiderstand des Verstärkers im Elektrometer bestimmt die Last, die der Verstärker auf die Signalquelle ausübt, die ihm zugeführt wird. Im Idealfall ist der Widerstand unendlich, und die Last sollte Null sein, um die Messung nicht zu beeinflussen.
|
> 1 TΩ // 10 pF |
Bandbreite
Die Bandbreite definiert den Bereich der Frequenzen, auf die ein System genau messen oder reagieren kann. Lesen Sie weiter
|
250 kHz |
| Sonstiges | |
|---|---|
| Strom | USB-C und Akku |
| Kommunikation | USB-C und drahtlose Kommunikation BLE 5.0 |
| Speicher | 14 MB für die Speicherung von >450k Datenpunkten |
| Größe | 35 x 35 x 12 mm (einschließlich Montagebügel) |
| Gewicht | 10 g |
| Batterie |
Wiederaufladbar 50 mAh / 0,2 Wh. Batterielebensdauer 2 Stunden bis zu Wochen, je nach MethodSCRIPT. Siehe Stromverbrauch unten. |
| Hilfsanschluss | 1 Hilfsstift, der standardmäßig für die interne NTC-Temperaturmessung verwendet wird. |
| Sensoranschluss | Über 6 Federstift-Montagebügel oder Anschluss einer normalen SPE mit Hilfe des Sensor-Break-out-Boards |
| Betriebstemperaturbereich | 0 °C bis +40 °C |
| Stromverbrauch | ||
|---|---|---|
| Ausgeschaltet | 0,1 mW | 75 Tage |
| Im Leerlauf oder beim Messen | 92 mW | 2 Stunden |
| Im Schlafmodus mit Bluetooth-Verbindung | 1 mW | 7,5 Tage |
| Im Schlafmodus ohne Bluetooth-Verbindung | 0,3 mW | 25 Tage |
| Im Schlafmodus mit 10 mW Vorspannungspotential an WE1 | 4,44 mW | 40 Stunden |
| Konturdiagramm der EIS-Genauigkeit |
|---|
|
Kompatibilität
Downloads
Dokumentation ( 9)
| Name | Zuletzt aktualisiert | |
|---|---|---|
| Sensit Wearable Broschüre Broschüre über das Sensit Wearable mit unterstützten Techniken, Spezifikationen und weiteren Details. | 17-10-25 | |
| MethodSCRIPT v1.8 Die Skriptsprache MethodSCRIPT wurde entwickelt, um die Flexibilität der PalmSens Potentiostat- und Galvanostatgeräte für OEM-Benutzer zu verbessern. Sie ermöglicht es dem Benutzer, Messungen mit Argumenten zu starten, die den Argumenten in PSTrace ähnlich sind. PalmSens bietet Bibliotheken und Beispiele für die Handhabung von Low-Level-Kommunikation und die Erstellung von Skripten für MethodSCRIPT-Geräte wie den EmStat Pico und EmStat4. | 16-10-25 | |
| Sensit Wearable Kommunikationsprotokoll v1.6 Die erste Kommunikation mit dem Sensit Wearable erfolgt immer über diese Online-Kommunikation. | 13-10-25 | |
| Screentec Wearable Patch Screentec kann maßgeschneiderte tragbare Lösungen herstellen. Lesen Sie mehr darüber und über das Beispielpatch in dieser Broschüre. | 28-03-25 | |
| Sensit Wearable Kommunikationsprotokoll v1.5 Die erste Kommunikation mit dem Sensit Wearable erfolgt immer über diese Online-Kommunikation. | 26-03-25 | |
| MethodSCRIPT v1.7 Die Skriptsprache MethodSCRIPT wurde entwickelt, um die Flexibilität der PalmSens Potentiostat- und Galvanostatgeräte für OEM-Benutzer zu verbessern. Sie ermöglicht es dem Benutzer, Messungen mit Argumenten zu starten, die den Argumenten in PSTrace ähnlich sind. PalmSens bietet Bibliotheken und Beispiele für die Handhabung von Low-Level-Kommunikation und die Erstellung von Skripten für MethodSCRIPT-Geräte wie den EmStat Pico und EmStat4. | 26-03-25 | |
| Sensit Wearable Handbuch Handbuch zur Verwendung des Sensit Wearable und des Sensit Wearable Development Kit. | 22-01-25 | |
| MethodSCRIPT v1.6 Die Skriptsprache MethodSCRIPT wurde entwickelt, um die Flexibilität der PalmSens und -Galvanostaten für die Benutzer zu verbessern. Sie ermöglicht es dem Benutzer, Messungen mit Argumenten zu starten, die den Argumenten in PSTrace ähnlich sind. | 28-08-24 | |
| Sensit Wearable Communication Protocol 1.4 Die erste Kommunikation mit dem Sensit Wearable erfolgt immer über diese Online-Kommunikation. | 28-08-24 |
Software ( 4)
| Name | Zuletzt aktualisiert | |
|---|---|---|
| Sensit Wearable Firmware v1.6 Firmware für das Sensit Wearable. | 13-10-25 | |
| PStouch für Sensit Wearable PStouch ist eine kostenlose App für Android-Geräte, die mit den Potentiostaten PalmSens, Sensit und EmStat verwendet werden kann. PStouch funktioniert mit Ihrem Potentiostat über USB oder über Bluetooth. | 11-09-24 | |
| PSTrace PC-Software für alle Einkanalgeräte Die PSTrace-Software wird standardmäßig mit allen Einkanal- und Multiplex-Geräten ausgeliefert. Die Software bietet Unterstützung für alle Techniken und Gerätefunktionen. | 08-07-24 | |
|
MethodSCRIPT Code-Beispiele
MethodSCRIPT-Codebeispiele umfassen: - MethodSCRIPTExample_C - MethodenSCRIPTExample_C_Linux - MethodenSCRIPTExample_C# - MethodenSCRIPTExample_Arduino - MethodeSCRIPTExample_Python - MethodenSCRIPTExample_iOS - MethodenSCRIPTExample_Android Jedes Codebeispiel wird mit einem "Getting Started"-Dokument geliefert. |
07-07-24 |
Sonstiges ( 3)
| Name | Zuletzt aktualisiert | |
|---|---|---|
| Sensit Wearable Adapter - STEP-Datei und PDF PDF und STEP Datei des Sensit Wearable Adapters. Das PDF zeigt Ihnen den Lagenaufbau und die Leiterbahnen auf der Platine des Adapters. Die STEP-Datei ist eine 3D-Datei. | 20-10-24 | |
| Montagebügel STEP-Dateien STEP-Dateien der Sensit Wearable-Halterung. Kann als Referenz oder für den 3D-Druck verwendet werden. | 27-08-24 | |
| Technische Zeichnung des Montagewinkels Zeichnung der Halterungen, die an einem kundenspezifischen elektrochemischen Biosensor angebracht werden sollen. | 03-07-24 |
