EmStat4X
Alto rendimiento en poco espacio
- Rango de potencial ±3 V o ±6 V
- Corriente máx. ±30 mA o ±200 mA
- Control inalámbrico
- Ampliable con multiplexor
- Compensación iR
Normalmente recibirá una respuesta a su solicitud de presupuesto en el plazo de un día laborable.
Descripción

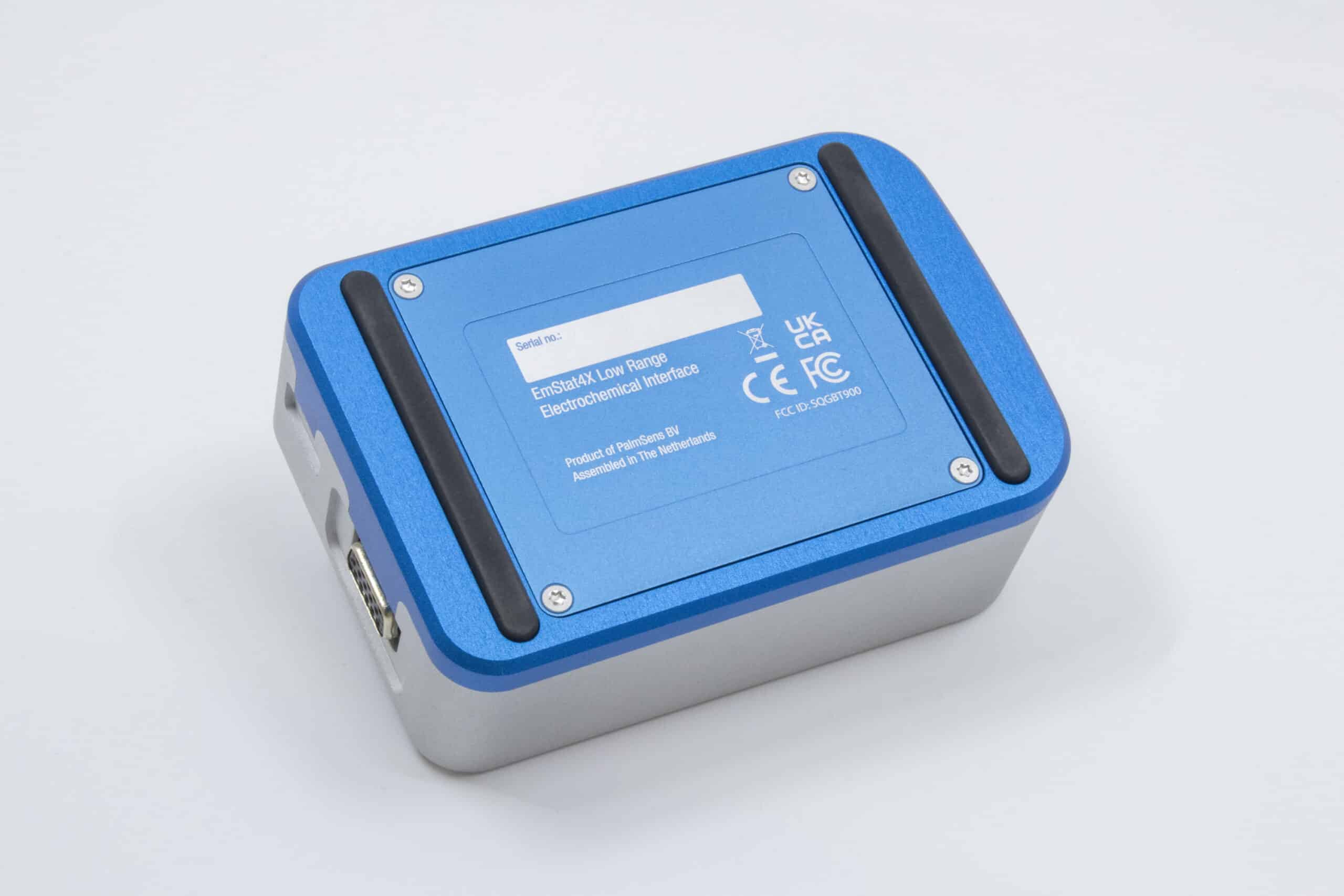

El EmStat4X ofrece un alto rendimiento en un tamaño reducido. El EmStat4X es un pequeño potenciostato, galvanostato y analizador de respuesta en frecuencia (FRA) alimentado por batería y USB para espectroscopia de impedancia electroquímica (EIS). La versión Low Range (LR) del EmStat4X es ideal para aplicaciones que requieren medir corrientes bajas de hasta picoamperios, como la investigación de (bio)sensores. La versión High Range (HR) es muy adecuada para aplicaciones que necesitan una corriente máxima de hasta 200 mA. El EmStat4X se controla con PSTrace para Windows, o puede escribir su propio MethodSCRIPT y controlarlo desde cualquier plataforma o sistema operativo.
Entre las funciones de EmStat4X LR y HR se incluyen:
- Soporte Fast EIS: para ejecutar medidas EIS de frecuencia fija a un intervalo muy bajo de alrededor de 1 ms.

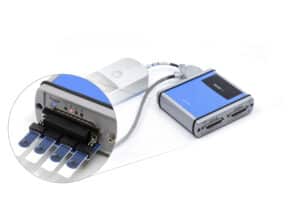

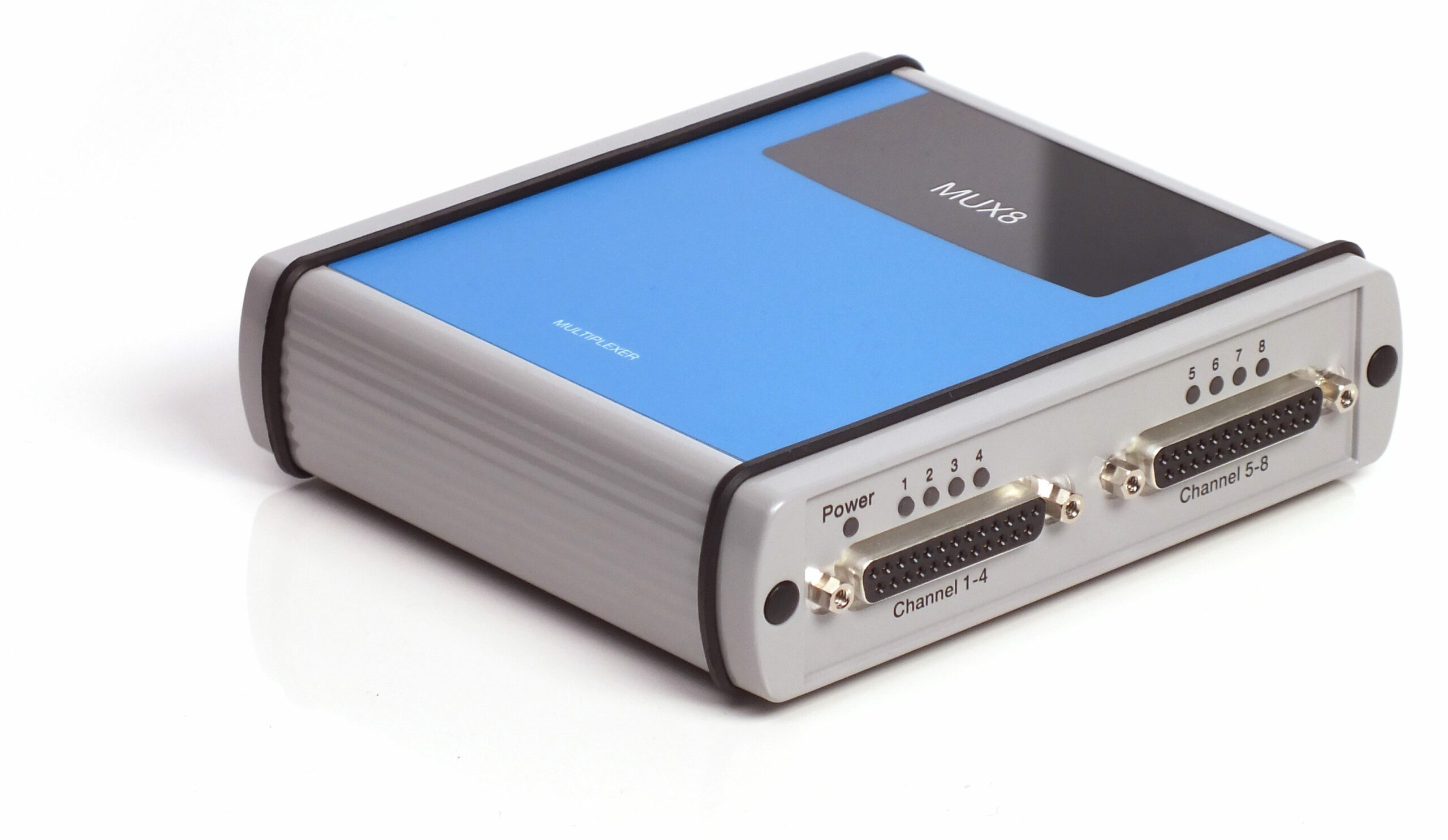

- Puerto auxiliar: para conectar a un multiplexor MUX8-R2, sensor de temperatura, sensor de pH, control de agitador, disparo y mucho más.
- Compensación de iR: para compensar la caída de iR entre el electrodo de Referencia y el exterior de la doble capa de la célula electroquímica.
- Inalámbrico: para una conexión inalámbrica a un PC, smartphone o tableta
- Batería de 11,1 Wh: para más de 8 horas de mediciones continuas (típico con el LR).
- Pequeña pantalla sin bordes: muestra el estado de la batería y la conectividad.
Dos versiones
El EmStat4X está disponible en dos versiones diferentes:
- Gama baja: para corrientes y potenciales más bajos (±30 mA / ±3 V aplicados / ±5 V conformes)
- Gama alta: para corrientes y potenciales más elevados (±200 mA / ±6 V aplicados / ±8 V conformes)
Ambas versiones pueden configurarse con EIS/FRA opcional hasta 200 kHz.
Consulte las especificaciones para ver una comparación detallada entre el LR y el HR.
Con copia de seguridad
Con copia de seguridad
El EmStat4X está equipado con una memoria de almacenamiento interno de 500 MB para guardar sus mediciones como copia de seguridad. Todas las mediciones almacenadas internamente pueden consultarse y transferirse fácilmente al PC mediante el software PSTrace para Windows. Sus datos están siempre con su instrumento dondequiera que lo lleve.El paquete estándar incluye
El EmStat4X estándar incluye un resistente maletín de transporte con:
- EmStat4X LR o HR
- Cable USB-C
- Cable de la célula: cable de alta calidad con doble apantallamiento y conectores banana de 2 mm para el electrodo de trabajo, el contador, el electrodo de referencia y la toma de tierra, de 1 metro de longitud.
- 4 ó 5 pinzas de cocodrilo
- Celda ficticia
También se incluye:
- Software PSTrace para Windows (en unidad USB)
- Manual (en papel)
- Inicio rápido (en papel)
- Informe de calibración
Especificaciones
El EmStat4X está disponible en dos versiones: la versión LR (Low Range) y HR (High Range).
| Principales diferencias entre el EmStat4X de gama baja y alta | ||
|---|---|---|
 |
 |
|
| EMSTAT4X LR™ | EMSTAT4X HR™ | |
| Rango de potencia | ±3 V | ±6 V |
| Max.
voltaje de conformidad
El voltaje de conformidad es el voltaje máximo que puede aplicarse entre el electrodo de trabajo y el contraelectrodo. Otro nombre podría ser el potencial máximo de la célula. Seguir leyendo
|
±5 V | ±8 V |
Rangos de corriente
Un rango de corriente define la corriente máxima que un potenciostato puede medir en un determinado rango. Seguir leyendo
|
1 nA a 10 mA (8 rangos) | 100 nA a 100 mA (7 rangos) |
| Corriente máx. | ±30 mA | ±200 mA |
| Conexiones de electrodos | WE, RE, CE y masa, conectores banana de 2 mm |
WE, RE, CE, Sense y masa, conectores banana de 2 mm |
| General | ||
|---|---|---|
| LR | RRHH | |
rango de potencial dc
La diferencia de potencial máxima que puede aplicarse entre WE y RE.
|
±3 V | ±6 V |
voltaje de cumplimiento
La tensión de cumplimiento es la tensión máxima que puede aplicarse entre el electrodo de trabajo y el contraelectrodo. Otro nombre podría ser el potencial máximo de la célula. Seguir leyendo
|
±5 V | ±8 V |
| corriente máxima | ±30 mA | ±200 mA |
Velocidad máxima de adquisición de datos
También conocido como Frecuencia de Muestreo, describe la rapidez con la que el instrumento puede recoger valores de medida. Seguir leyendo
|
1 000 000 muestras /s | |
| lazo de control
ancho de banda
(ajuste de estabilidad)
El ancho de banda define la gama de frecuencias que un sistema puede medir o a las que puede responder con precisión. Seguir leyendo
|
320 Hz, 3,2 kHz, 30 kHz o 570 kHz | |
| seguidor de corriente
ancho de banda
El ancho de banda define el rango de frecuencias que un sistema puede medir o al que puede responder con precisión. Seguir leyendo
|
23 Hz en el rango de 1 nA y 10 nA 2,3 kHz en las gamas de 100 nA y 1 uA 230 kHz en gamas de 10 uA y 100 uA > 500 kHz en rangos de 1 mA y superiores |
|
| Potenciostato | ||
|---|---|---|
| LR | RRHH | |
| resolución potencial aplicada | 100 µV | 183 µV |
precisión potencial aplicada
La precisión del potencial aplicado describe lo cerca que está el potencial aplicado de los valores reales.
|
≤ 0,2% ±1 mV offset | |
rangos de corriente
Un rango de corriente define la corriente máxima que un potenciostato puede medir en un determinado rango. Seguir leyendo
|
1 nA a 10 mA 8 rangos |
100 nA a 100 mA 7 rangos |
resolución de la corriente medida
La menor diferencia observable entre dos valores que un dispositivo de medición puede diferenciar. Seguir leyendo
|
0,009% de
CR
(92 fA en un rango de 1 nA)
CR es el acrónimo que utilizamos para Rango de Corriente. Un rango de corriente define la corriente máxima que un potenciostato puede medir en un rango determinado. Seguir leyendo
|
0,009% de
CR
(9.2 pA en un rango de 100 nA)
CR es el acrónimo que utilizamos para Rango de Corriente. Un rango de corriente define la corriente máxima que un potenciostato puede medir en un rango determinado. Seguir leyendo
|
| medida
precisión de corriente
La precisión de la corriente describe lo cerca que está de los valores reales su corriente medida. Seguir leyendo
|
< 0,2% de la corriente ±20 pA ±0,2% del rango |
< 0,2% de la corriente ±0,2% del rango |
| Galvanostato | ||
|---|---|---|
| LR | RRHH | |
rangos de corriente
Un rango de corriente define la corriente máxima que un potenciostato puede medir en un determinado rango. Seguir leyendo
|
10 nA, 1 uA, 100 uA, 10 mA 4 gamas |
1 uA, 100 uA, 10 mA, 100 mA 4 gamas |
| corriente continua aplicada | ±3 *
CR
(rango de corriente)
CR es el acrónimo que utilizamos para Rango de Corriente. Un rango de corriente define la corriente máxima que un potenciostato puede medir en un rango determinado. Seguir leyendo
|
|
| resolución de corriente continua aplicada | 0,01% de CR | 0,0183% de CR |
| corriente continua aplicada
precisión de corriente
La precisión de la corriente describe la proximidad a los valores reales de la corriente medida. Seguir leyendo
|
< 0,4% de la corriente ±20 pA ±0,2% del rango |
< 0,4% de la corriente ±0,2% del rango |
| rangos potenciales |
50 mV, 100 mV, 200 mV, 500 mV, 1 V |
|
| resolución del potencial de corriente continua medido |
96 µV a ±3 V (intervalo de 1 V) |
193 µV a ±6 V (intervalo de 1 V) |
| precisión del potencial de dc medido | ≤ 0,2% potencial ±1 mV offset | |
| FRA / EIS | ||
|---|---|---|
| LR | RRHH | |
| rango de frecuencias | 10 µHz a 200 kHz | |
| rango de amplitud ac |
1 mV a 900 mV rms, o 2,5 V p-p |
|
| medida
precisión de corriente
La precisión de la corriente describe lo cerca que está de los valores reales su corriente medida. Seguir leyendo
|
≤ 0,2% a fondo de escala | |
| GEIS | ||
|---|---|---|
| LR | RRHH | |
| rango de frecuencias | 10 µHz a 100 kHz | |
| rango de amplitud ac | 0.9 *
CR
(Armas)
CR es el acrónimo que utilizamos para Rango de Corriente. Un rango de corriente define la corriente máxima que un potenciostato puede medir en un rango determinado. Seguir leyendo
|
|
| Electrometro | ||
|---|---|---|
| LR | RRHH | |
entrada del amplificador del electrómetro
La resistencia de entrada del amplificador en el electrómetro determina la carga que el amplificador pone en la fuente de la señal que se alimenta en él. Lo ideal es que la resistencia sea infinita, y que la carga sea cero para no influir en su medición.
|
> 1 TΩ // 10 pF | |
ancho de banda
El ancho de banda define la gama de frecuencias que un sistema puede medir o a las que puede responder con precisión. Seguir leyendo
|
500 kHz |
|
| Compensación iR | ||
|---|---|---|
| método utilizado para la compensación iR-drop | Comentarios positivos | |
| resolución de MDAC utilizada para corregir el potencial |
12 bits |
|
| Resistencia máxima compensada |
1 MOhm |
|
| Otros | ||
|---|---|---|
| LR | RRHH | |
| conexiones de electrodos |
WE, RE, CE, |
WE, RE, CE, S |
| consumo de energía |
Típico: 1 W (en reposo) |
Típico: 1,5 W (en reposo) |
| batería |
Capacidad de 11,1 Wh |
|
| fuente de energía |
USB-C o batería LiPo interna |
|
| comunicaciones |
USB-C o inalámbrico |
|
| materiales |
cuerpo de aluminio: |
|
| peso |
~500 g |
|
| almacenamiento |
500 MB, equivalente a > 15M de puntos de datos |
|
| Puerto auxiliar (D-Sub 15) | |
|---|---|
| entrada analógica | ±10 V, 16 bits |
| salida analógica | 0-6 V, 12 bits |
| 4 salidas digitales | 0-3.3 V |
| 1 entrada digital | 0-3.3 V |
| i-out y E-out | salida bruta de corriente y potencial E-out ±5 V (LR) ±8 V (HR) i-out ±3 V |
| potencia | Salida de 5 V (máx. 300 mA) |
| Gráfico de contorno de la precisión del EIS EmStat4X LR |
|---|
Nota Los gráficos de contorno de precisión se determinaron con una amplitud ac de ≤10 mV rms para todos los límites, excepto para el límite de alta impedancia, que se determinó utilizando una amplitud ac de 250 mV. Se utilizaron los cables estándar. Tenga en cuenta que los verdaderos límites de una medición de impedancia están influenciados por todos los componentes del sistema, por ejemplo, las conexiones, el medio ambiente y la célula. |
| Gráfico de contorno de la precisión de EmStat4X HR EIS |
|---|
Nota Los gráficos de contorno de precisión se determinaron con una amplitud ac de ≤10 mV rms para todos los límites, excepto para el límite de alta impedancia, que se determinó utilizando una amplitud ac de 250 mV. Se utilizaron los cables estándar. Tenga en cuenta que los verdaderos límites de una medición de impedancia están influenciados por todos los componentes del sistema, por ejemplo, las conexiones, el medio ambiente y la célula. |
Accesorios
Accesorios para EmStat4X
También te puede gustar...
Software
PSTrace
PSTrace está diseñado para ser productivo inmediatamente después de su instalación, sin pasar por un largo periodo de aprendizaje. Dispone de tres modos: el modo Científico, que permite ejecutar todas las técnicas que ofrecen nuestros instrumentos, y dos modos dedicados al análisis de la corrosión y el modo Analítico. PSTrace es adecuado para todos los niveles de experiencia de los usuarios.
Las características incluyen:
- Validación directa de los parámetros del método
- Búsqueda automática de picos
- Ajuste del circuito equivalente
- Scripting para ejecutar una secuencia automatizada de mediciones
- Abre datos en Origin y Excel con sólo pulsar un botón
- Cargar datos de la memoria interna del instrumento
- y muchos más...
PStouch
PStouch es una aplicación para dispositivos Android compatible con todos los potenciostatos PalmSens, EmStat y Sensit. La aplicación se conecta al potenciostato mediante USB (dependiendo del dispositivo Android) o Bluetooth.
Entre las funciones de PStouch se incluyen:
- Establecimiento y ejecución de mediciones
- Todos los archivos compatibles con PSTrace
- Análisis y manipulación de picos
- Compartir datos directamente por correo electrónico, Dropbox o cualquier otro servicio de intercambio de archivos
Kits de desarrollo de software
PalmSens proporciona varios kits de desarrollo de software (SDK) para ayudar a los desarrolladores a crear software personalizado para controlar su potenciostato. Cada SDK viene con documentación y ejemplos que muestran cómo utilizar las bibliotecas.
Hay SDK disponibles para:
- .NET (WinForms, WPF y Xamarin para Android)
- Python
- LabVIEW
- Matlab
Protocolo de comunicaciones MethodSCRIPT™
Los instrumentos de la serie EmStat4 funcionan con MethodSCRIPT™, lo que le proporciona un control total sobre su potenciostato. El sencillo lenguaje de secuencias de comandos se analiza a bordo, lo que significa que no se necesitan DLL ni otro tipo de bibliotecas de código. MethodSCRIPT™ permite ejecutar todas las técnicas electroquímicas soportadas, facilitando la combinación de diferentes medidas y otras tareas.
MethodSCRIPT puede ser generado, editado y ejecutado en PSTrace.
Las características de MethodSCRIPT incluyen:
- Bucles (anidados) y lógica condicional
- Código de usuario durante una iteración de medición
- Control exacto del tiempo
- Operaciones matemáticas sencillas con variables (add, sub, mul, div)
- Suavizado de datos y detección de picos
- E/S digitales, por ejemplo para esperar un disparo externo
- Registro de resultados en almacenamiento interno o tarjeta SD externa
- Lectura de valores auxiliares como el pH o la temperatura
- y muchos más...
