EmStatMUX8-R2
멀티플렉서가 통합된 USB 전원 전위차단기
- 8채널 멀티플렉서가 통합된 전위차단기
- 전위 범위: ± 3V 또는 ± 4V
- 규정 준수 전압: ± 5V 또는 ± 8V
- 전류 범위: 1nA - 100mA
- 최대 전류: ± 100mA
일반적으로 영업일 기준 1일 이내에 견적 요청에 대한 답변을 받으실 수 있습니다.
설명
EmStat3MUX8-R2를 사용하면 2개 또는 3개의 전극 셀 유형에 최대 8개의 작동 전극으로 구성된 어레이 또는 기타 설정을 연결할 수 있습니다. 더 많은 채널이 필요한 경우 하나 이상의 MUX-R2를 EmStatMUX8-R2에 스택하여 총 128개 채널까지 연결할 수 있습니다.
포텐시오스탯은 USB로 제어 및 전원이 공급되며 PSTrace와 함께 사용됩니다. MUX8-R2는 셀당 25ms의 속도로 서로 다른 셀을 샘플링할 수 있습니다. 일반적으로 셀을 전환하려면 방법을 완료해야 하지만 셀당 빠른 샘플링을 통해 크로노 전류 측정과 같은 기술에 따라 시간을 거의 동시에 측정할 수 있습니다. PSTrace의 스크립트 창을 통해 각 채널에서 순차적으로 다른 실험을 수행할 수도 있습니다.
멀티플렉서 또는 멀티채널 디바이스가 애플리케이션에 더 적합한지 쉽게 결정할 수 있도록 멀티플렉서, 멀티채널 및 다중 전위차계에 대한 간단한 설명을 작성했습니다.
사양
| 엠스탯 포텐셔너리 버전으로 | ||
|---|---|---|
| 3 | 3+ | |
DC 전위 범위 (DC-Potential Range)
WE와 RE 사이에 적용할 수 있는 최대 전위차.
|
± 3.000 V | ± 4.000 V |
컴플라이언스 전압 (Compliance Voltage)
규정 전압은 작동 전극과 카운터 전극 사이에 인가할 수 있는 최대 전압입니다. 다른 이름으로 최대 셀 전위라고도 합니다. 계속 읽기
|
± 5 V | ± 8 V |
| DC 전위 해상도 | 0.1mV | 0.125mV |
| DC 전위 정확도 | 0.2 % | 0.3 % |
현재 범위
전위차계는 전류를 측정합니다. 최적의 정밀도를 위해 전류가 측정되는 범위는 여러 전류 범위로 나뉩니다. 전류 범위는 전위차계가 특정 범위에서 측정할 수 있는 최대 전류를 정의합니다. 즉, 비트 수 또는 상태는 고정되어 있는 반면 전류 범위는 가변적이기 때문에 분해능도 결정됩니다.
|
1nA ~ 10mA(8개 범위) | 1nA ~ 100mA(9개 범위) |
| 최대 전류 (Maximum Current) | 일반 ± 20mA 최소 ± 15mA |
일반 ± 100mA |
전류는 제로 저항 전류계(ZRA)를 사용하여 측정합니다.
| 전위차계 (전위 제어 모드) | |
|---|---|
현재 정확도
전류 정확도는 측정된 전류가 실제 값에 얼마나 가까운지를 나타냅니다.
|
1nA에서 전류 범위의 ≤ 1% 10nA에서 ≤ 0.5% 100nA ~ 100uA에서 ≤ 0.2% 1mA, 10mA 및 100mA에서 ≤ 0.5 모두 최대 0.2% 오프셋 오류 |
측정된 전류 해상도
측정 장치가 구별할 수 있는 두 값 사이의 관찰 가능한 최저 차이입니다.
|
현재 범위의 0.1% |
| 전기계 | |
|---|---|
전기계 증폭기 입력
전기계에서 앰프의 앰프 입력 저항은 앰프가 입력되는 신호의 소스에 가하는 부하를 결정합니다. 이상적으로는 저항이 무한대이고, 측정에 영향을 주지 않도록 부하가 0이 되는 것이 좋습니다.
|
> 100GΩ // 4pF |
| 상승 시간 | 약 미화 100달러 |
| 통합 MUX8-R2 멀티플렉서 | |
|---|---|
| 채널 수 | 8(데이지 체인 연결 시 최대 128개) |
| 멀티플렉서 | 스위치 8개(WE, S, RE 및 CE) |
| WE의 저항에 대한 | 1.5옴 일반 |
| WE에 충전 주입 | 20pC 일반 |
| 누설 전류 | < 25ºC에서 20pA 미만(통상 5pA) |
| 전환 시간 | 2ms |
컴플라이언스 전압 (Compliance Voltage)
규정 전압은 작동 전극과 카운터 전극 사이에 인가할 수 있는 최대 전압입니다. 다른 이름으로 최대 셀 전위라고도 합니다. 계속 읽기
|
± 10 V |
| 기타 | |
|---|---|
| 주택 | 알루미늄: 138mm x 121mm x 37mm |
| 무게 | +/- 500 g |
| 온도 범위 | 0ºC ~ + 50ºC |
| 전원 공급 장치 | USB |
| 커뮤니케이션 | USB-C |
| EmStatMUX8-R2에는 다음과 같은 연결부가 있습니다. | |
|---|---|
| 커넥터 | 기능 |
| 입력 | Y-케이블은 전위차계 센서 커넥터와 (디지털) AUX에 모두 연결됩니다. |
| AUX | 온도 또는 pH와 같은 보조 입력을 측정하고 PSTrace에서 설정할 수 있는 두 개의 디지털 제어 라인을 사용하여 외부 하드웨어를 전환하는 데 사용할 수 있습니다. |
| 링크 | 여러 멀티플렉서를 데이지 체인 방식으로 연결할 때 다음 멀티플렉서의 입력에 연결합니다. |
| USB-C | PC 또는 Android 디바이스에 연결할 경우 |

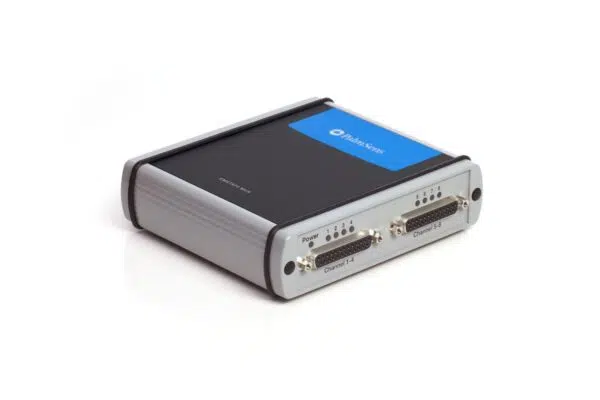

| 채널 1-4 | 센서 케이블 1-4에 연결 |
| 채널 5-8 | 센서 케이블 5-8에 연결 |
셀 연결
센서를 연결하는 방법에는 네 가지가 있습니다. 이러한 센서 연결 방법은 별도로 인용되어 있습니다.
- 옵션 A: 2mm 바나나 커넥터가 있는 이중 차폐 센서 케이블. 2mm 바나나 커넥터는 표준 크록 클립과 호환됩니다(옵션으로 견적에 포함됨).
- 옵션 B: 페룰로 종단되는 고밀도 케이블
- 옵션 C: 연결(나사) 단자를 사용하여 직접 전선을 조립할 수 있습니다.
- 옵션 D: 스크린 인쇄 전극 커넥터
이러한 각 연결 옵션은 4개의 채널을 연결하는 데 사용할 수 있습니다. 견적 바구니에 EmStatMUX8을 추가하면 선택한 연결 옵션 두 개를 포함하여 8개 채널을 모두 전기화학 셀에 연결할 수 있도록 합니다.
.
소프트웨어
PSTrace
PSTrace는 긴 학습 기간을 거치지 않고 설치 후 즉시 생산성을 발휘할 수 있도록 설계되었습니다. 세 가지 모드가 있습니다. 당사 장비가 제공하는 모든 기술을 실행할 수 있는 과학 모드와 부식 분석 및 분석 모드를 위한 두 가지 전용 모드가 있습니다. PSTrace는 모든 수준의 사용자 경험에 적합합니다.
다음과 같은 기능이 있습니다:
- 메서드 매개변수의 직접 유효성 검사
- 자동 피크 검색
- 등가 회로 피팅
- 자동화된 측정 시퀀스 실행을 위한 스크립팅
- 버튼 클릭 한 번으로 Origin 및 Excel에서 데이터 열기
- 계측기 내부 저장소에서 데이터 로드
- 그리고 더 많은...
PStouch
PStouch는 모든 PalmSens, EmStat 및 Sensit 전위차계와 호환되는 Android 장치용 앱입니다. 이 앱은 USB(Android 장치에 따라 다름) 또는 블루투스를 통해 전위차계에 연결됩니다.
PStouch의 기능은 다음과 같습니다:
- 측정 설정 및 실행
- PSTrace와 호환되는 모든 파일
- 피크 분석 및 조작
- 이메일, Dropbox 또는 기타 파일 공유 서비스를 통해 직접 데이터 공유
소프트웨어 개발 키트
PalmSens 개발자가 전위차계를 제어하는 맞춤형 소프트웨어를 만드는 데 도움이 되는 여러 소프트웨어 개발 키트(SDK)를 제공합니다. 각 SDK에는 라이브러리 사용 방법을 보여주는 문서와 예제가 함께 제공됩니다.
SDK를 사용할 수 있습니다:
- NET(WinForms, WPF 및 Android용 Xamarin)
- Python
- LabVIEW
- Matlab
다운로드
애플리케이션 노트 ( 3 )
| 이름 | 마지막 업데이트 | |
|---|---|---|
| 멀티채널, 다전압기 또는 멀티플렉서 이를 통해 애플리케이션에 가장 적합한 멀티채널 기기를 선택할 수 있습니다. | 22-01-25 | |
| MUX8-R2 커넥터 카드 이 커넥터 카드는 MUX8-R2 커넥터 핀아웃에 대한 개요를 제공합니다. | 14-03-22 | |
| MUX8-R2를 사용한 OCP 멀티플렉서 MUX8-R2는 교류 모드에서 신뢰할 수 있는 개방 회로 전위(OCP) 측정을 기록할 수 있는 기능을 제공하여 단일 전위차계로 여러 샘플/작업 전극의 OCP를 시간 경과에 따라 모니터링할 수 있습니다. 이는 이전 모델인 MUX8 및 MUX16에 비해 크게 개선된 것입니다. 이 애플리케이션 노트에서는 교류 모드에서 MUX8-R2를 사용하여 OCP 측정을 설정하고 수행하는 방법을 설명합니다. | 04-05-21 |
소프트웨어 ( 1 )
| 이름 | 마지막 업데이트 | |
|---|---|---|
| 모든 단일 채널 계측기를 위한 PSTrace PC 소프트웨어 모든 단일 채널 및 멀티플렉스 계측기에는 PSTrace 소프트웨어가 기본으로 제공됩니다. 이 소프트웨어는 모든 기술과 기기 기능을 지원합니다. | 08-07-24 |
문서 ( 2 )
| 이름 | 마지막 업데이트 | |
|---|---|---|
| MUX8-R2 2xSPE 브레이크아웃 도면 MUX8-R2 SPE 커넥터의 MUX8-R2 슬롯에 직접 맞는 8전극 센서를 만들려면 이 도면을 사용하세요. | 17-04-24 | |
| EmStatMUX8-R2 브로셔 EmStatMUX8-R2 계측기 브로셔 | 16-11-20 |
