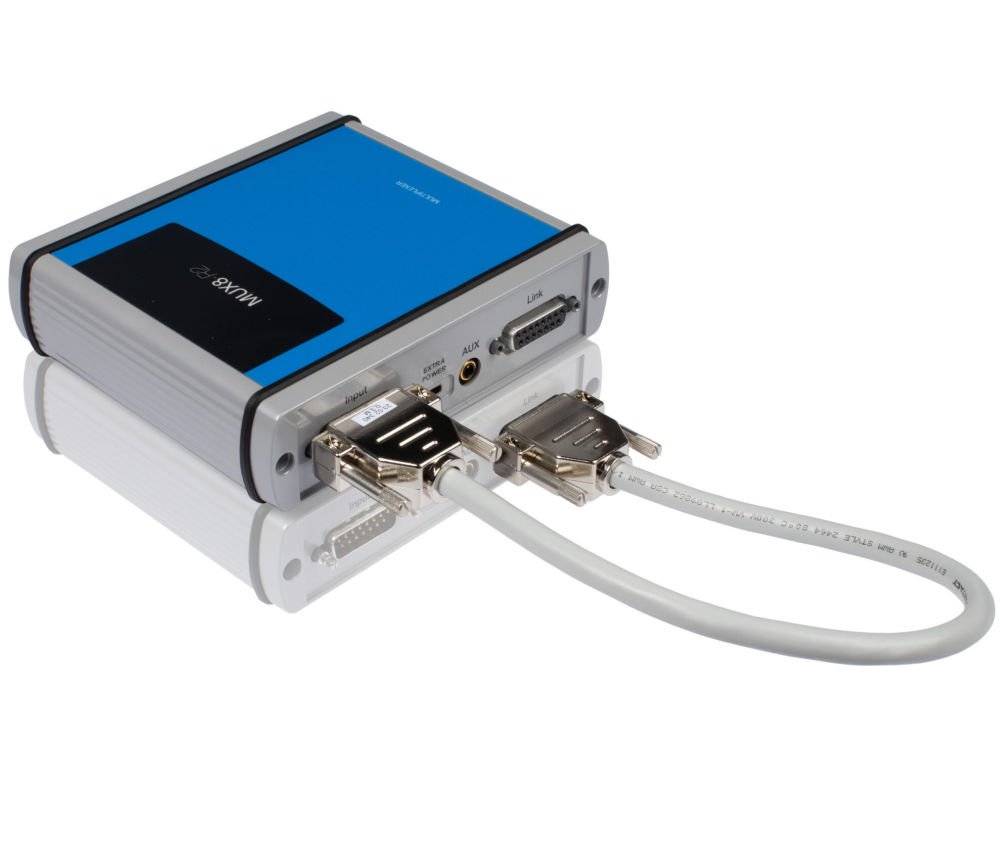

MUX8-R2 확장 세트
8개의 추가 셀을 위한 멀티플렉서 확장
- 기존 멀티플렉서에 8개의 셀을 추가하세요.
- 데이지 체인 멀티플렉서, 최대 128개 채널!
- 자석 다리와 상단이 있어 쉽게 쌓을 수 있습니다.
- 4가지 전극 또는 센서 구성
일반적으로 영업일 기준 1일 이내에 견적 요청에 대한 답변을 받으실 수 있습니다.
설명
PalmSens 시리즈와 EmStat4X는 멀티플렉서를 사용하여 여러 개의 작동 전극 또는 센서 어레이로 작업할 수 있습니다. 멀티플렉서는 밀리초 범위에서 작동 전극 사이를 전환합니다. 이 MUX8-R2 확장 세트는 멀티플렉서에 8개의 셀을 추가로 추가합니다.
- 각 MUX8-R2 멀티플렉서는 최대 8개의 2전극 또는 3전극 시스템에서 작동할 수 있습니다.
- 여러 MUX8-R2 보드 데이지 체인 연결(최대 128채널까지 확장)
- 모든 하드웨어 설정이 소프트웨어로 제어되므로 물리적 스위치를 누를 필요가 없습니다.
- 어떤 채널이 선택되었는지 표시하는 LED
- 보조 입력(예: 온도 센서)을 연결할 수 있습니다.
연결
가장 많이 선택되는 연결 옵션은 2mm 바나나 플러그로 끝나는 두 개의 이중 차폐 D-Sub 케이블을 사용합니다. 대안으로 나사 단자가 있는 PCB, 페룰로 끝나는 D-Sub 케이블 또는 스크린 인쇄 전극 어댑터를 제공할 수 있습니다. 이러한 케이블은 각각 4개 채널에 연결할 수 있으며, 8개 채널을 모두 사용하는 경우 2개의 케이블이 필요합니다.
연결 옵션
추가 케이블과 어댑터로 유연성 추가하기
또한 좋아할 만한...
사양
| 시스템 | |
|---|---|
| 채널 수 | 8(데이지 체인 연결 시 최대 128개) |
| 멀티플렉서 | 스위치 8개(WE, S, RE 및 CE) |
| WE의 저항에 대한 | 1.5옴 일반 |
| WE에 충전 주입 | 20pC 일반 |
| 누설 전류 | < 25ºC에서 20pA 미만(통상 5pA) |
| 전환 시간 | 2ms |
컴플라이언스 전압 (Compliance Voltage)
규정 전압은 작동 전극과 카운터 전극 사이에 인가할 수 있는 최대 전압입니다. 다른 이름으로 최대 셀 전위라고도 합니다. 계속 읽기
|
± 10 V |
| 기타 | |
| 주택 | 알루미늄: 138mm x 121mm x 37mm |
| 무게 | +/- 500 g |
| 온도 범위 | 0ºC ~ + 50ºC |
| 전원 공급 장치 | USB |
MUX8-R2에는 다음과 같은 연결부가 있습니다:
| 커넥터 | 기능 |
|---|---|
| 입력 | Y-케이블은 전위차계 센서 커넥터와 (디지털) AUX에 모두 연결됩니다. |
| AUX | 온도 또는 pH와 같은 보조 입력을 측정하고 PSTrace에서 설정할 수 있는 두 개의 디지털 제어 라인을 사용하여 외부 하드웨어를 전환하는 데 사용할 수 있습니다. |
| 링크 | 여러 멀티플렉서를 데이지 체인 방식으로 연결하기 위해 다음 멀티플렉서의 입력에 연결합니다. |
| USB-C | 다음과 같은 경우 추가 전원을 위한 입력 ≥3개 이상의 멀티플렉서가 데이지 체인으로 연결된 경우 |
| 채널 1-4 | 센서 케이블 1-4에 연결 |
| 채널 5-8 | 센서 케이블 5-8에 연결 |
다운로드
| 이름 | 유형 | 마지막 업데이트 | |
|---|---|---|---|
| MUX8-R2 브로셔 MUX8-R2 멀티플렉서 브로셔 | 문서 | 26-08-25 | |
| 모든 단일 채널 계측기를 위한 PSTrace PC 소프트웨어 모든 단일 채널 및 멀티플렉스 계측기에는 PSTrace 소프트웨어가 기본으로 제공됩니다. 이 소프트웨어는 모든 기술과 기기 기능을 지원합니다. | 소프트웨어 | 08-07-24 | |
| MUX8-R2 2xSPE 브레이크아웃 도면 MUX8-R2 SPE 커넥터의 MUX8-R2 슬롯에 직접 맞는 8전극 센서를 만들려면 이 도면을 사용하세요. | 문서 | 17-04-24 | |
| MUX8-R2 커넥터 카드 이 커넥터 카드는 MUX8-R2 커넥터 핀아웃에 대한 개요를 제공합니다. | 문서 | 14-03-22 | |
| MUX8-R2를 사용한 개방 회로 전위 측정 멀티플렉서 MUX8-R2는 대체 모드에서 신뢰할 수 있는 개방 회로 전위(OCP) 측정을 기록할 수 있는 기능을 제공하여 단일 전위차계로 여러 샘플의 OCP를 시간 경과에 따라 모니터링할 수 있습니다. 이 애플리케이션 노트에서는 대체 모드에서 MUX8-R2를 사용하여 OCP 측정을 설정하고 수행하는 방법을 설명합니다. | 애플리케이션 노트 | 04-05-21 |
