넥서스

Name: 넥서스
SKU: C-NEXUS.F1
Rating: 4.8 (4 reviews)

전기 화학적 우수성을 위한 설계

(Bi)전위차계/갈바노스탯/임피던스 분석기
FRA/EIS: 10μHz ~ 1MHz
11가지 전류 범위: 100pA ~ 1A
이중 EIS 측정 지원: 두 번째 감지 전극(sense electrode) 사용 가능
MethodSCRIPT를 사용하여 실험 스크립트 작성하기
Windows용 PSTrace 소프트웨어와 함께 사용

EIS 전기화학 임피던스 분광법(EIS)은 AC 전위 주파수에 따라 시스템의 임피던스를 측정하는 전기화학 기술입니다. 이 옵션을 사용하면 EIS의 최대 AC 주파수를 선택할 수 있습니다.
바이포텐시오스탯 추가 작업 전극을 추가로 확보하고 기기의 전위차계를 만드세요.계속 읽기	지우기

일반적으로 영업일 기준 1일 이내에 견적 요청에 대한 답변을 받으실 수 있습니다.

설명
액세서리
기술
사양
소프트웨어
다운로드

견적에 추가

설명

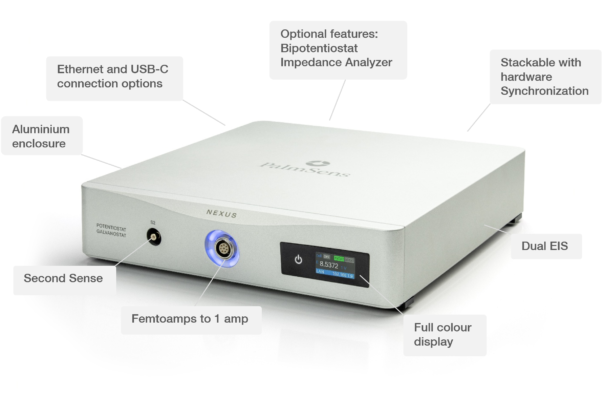

정확한 저전류 측정을 위한 최고 수준의 솔루션을 제공해 온 PalmSens전통을 바탕으로 개발된 Nexus는 기존 휴대용 디바이스를 능가하는 초저소음 성능을 제공하는 동시에 최대 1암페어까지 측정할 수 있습니다.

다용도

엔드레스하우저의 하이엔드 기기인 넥서스는 포텐시오스탯, 갈바노스탯, 전기화학 임피던스 분광법(EIS)을 위한 주파수 응답 분석기(FRA)를 옵션으로 제공합니다. Nexus는 높은 분해능과 낮은 노이즈로 넓은 전위 범위(-12V ~ +12V)와 전류 범위(100pA ~ 1A)를 제공합니다.

연구 소프트웨어인 PSTrace를 사용하면 Nexus를 쉽게 사용할 수 있습니다. 스크립팅 언어인 MethodSCRIPT는 필요할 때 사용자에게 완전한 제어권을 제공합니다. 다중 채널 기기를 찾고 계신가요? 여러 기기를 서로 쌓아 올리면 됩니다.

구성 가능

Nexus는 다양한 구성으로 제공됩니다:

최대 주파수 1MHz의 EIS/FRA 모듈(옵션)
세컨드 WE용 BiPotentiostat 모듈(옵션)

표준 포함

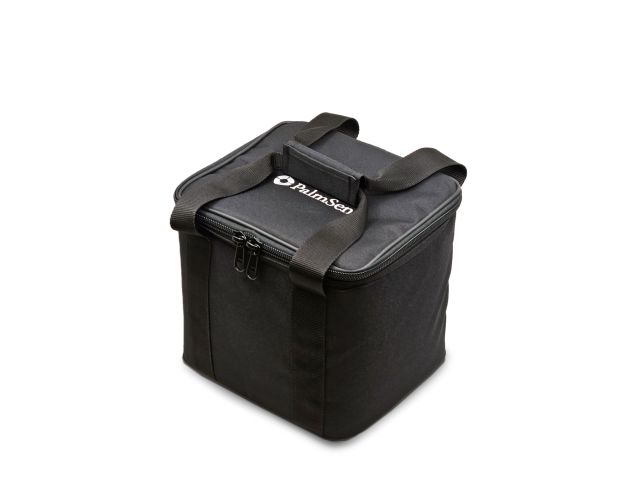

패딩 처리된 휴대용 가방이 포함되어 있습니다:

고품질의 이중 차폐 셀 케이블과
작업, 감지, 카운터, 기준 전극 및 접지용 2mm 바나나 커넥터 포함
크록 클립이 있는 섀시 접지 케이블(4 mm)
하드웨어 동기화 링크 케이블
악어 클립
보정 보고서

더미 셀
USB 케이블 및 이더넷 케이블
매뉴얼 및 빠른 시작 문서
Windows용 PSTrace 소프트웨어
iR 보정 (저항 강하 보정) 모듈
세컨드 센스 리드 케이블

S2 및 BiPot

Nexus에는 세컨드 센스 리드(S2) 와 BiPot( 옵션) 모듈이 포함되어 있습니다.

S2 - 추가 전압(전위) 측정 포인트

BiPot - 동시 전류 측정을 위한 독립적인 두 번째 작업 전극

이 두 가지 기능은 독립적이며 서로 다른 용도로 사용됩니다:

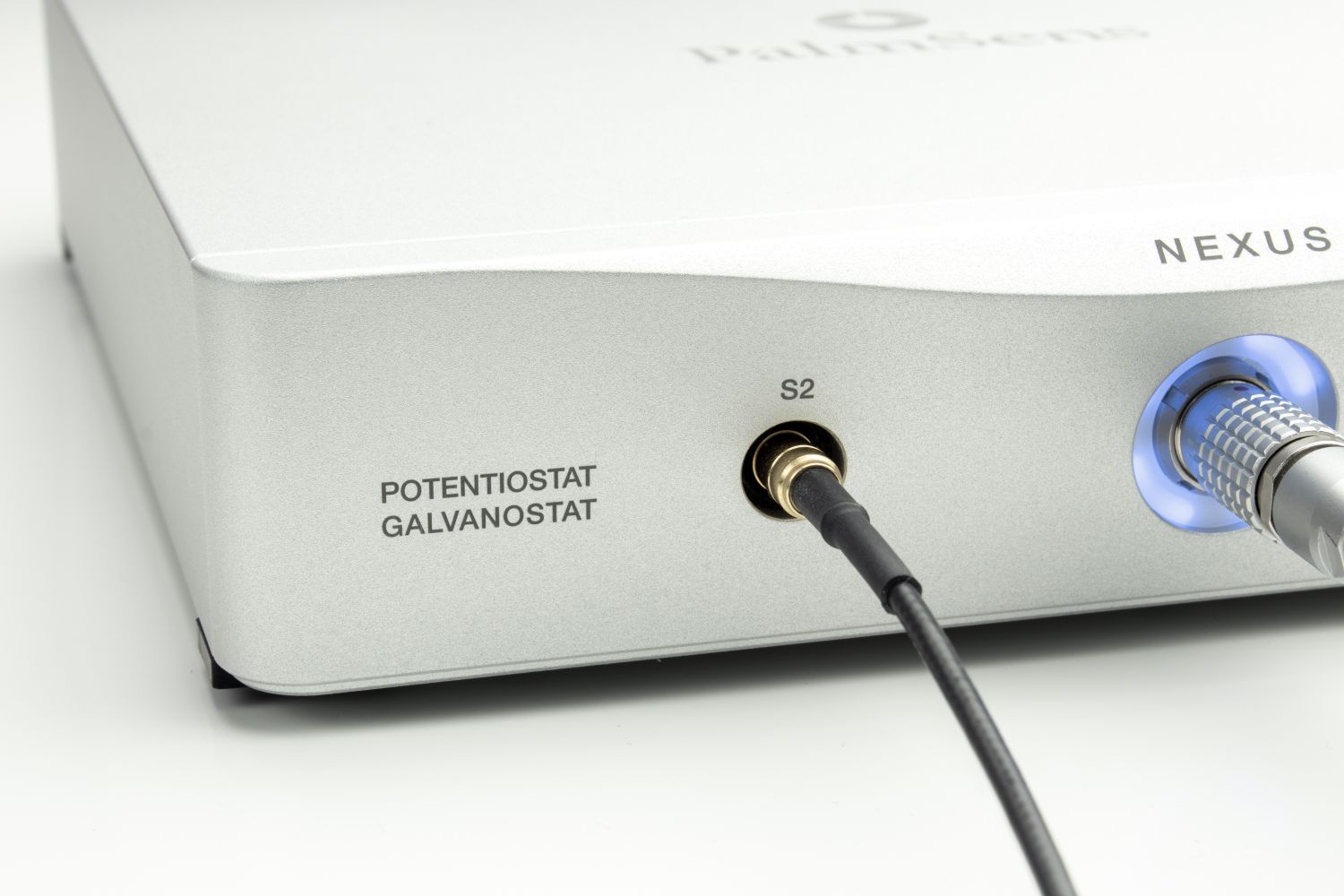

S2(세컨드 센스 리드)
S2는 주 기준 전극과 동일한 사양으로 추가 전압 감지 입력 역할을 합니다. 셀의 특정 지점에서 전위를 측정하며, 해당 지점의 전류를 알 수 있으므로 임피던스를 계산하는 데에도 사용할 수 있습니다.
BiPot(전위차 모듈)
BiPot 모듈은 메인 채널과 동일한 기준 및 카운터 전극과 비교하여 작동하는 두 번째 작동 전극(WE2)을 도입합니다. BiPot 모드에서는 두 작동 전극(WE1 및 WE2)이 동시에 기록됩니다. WE2는 전위차 모드에서 작동하므로 전위를 독립적으로 제어하고 전류를 측정할 수 있습니다. 이 모드를 사용할 때 어떤 기술을 사용할 수 있는지 확인하려면 BiPotentiostat 문서를 참조하세요.

왜 넥서스를 선택해야 하나요?

일반적인 연구 분야

항상 백업

모든 Nexus에는 32GB의 내부 저장소가 장착되어 있습니다. 즉, 모든 측정값이 자동으로 온보드에 백업으로 저장됩니다.
Windows용 PSTrace 소프트웨어를 사용하여 측정값을 쉽게 검색하고 PC로 전송할 수 있습니다.

액세서리

Nexus용 액세서리

또한 좋아할 만한...

기술

볼타메트리 기술

펄스 기술

암페로메트리 기술 (Amperometric Techniques)

* 추후 소프트웨어 업데이트를 통해 제공될 예정입니다.

전위차 측정 기술

* 스트리핑 크로노포텐셔미터(SCP 또는 PSA)

임피던스 기법

정전 용량 전기화학 임피던스 분광법

갈바노스타틱 전기화학 임피던스 분광법

기타

놓친 기술이 있으신가요? 상호 참조 목록 참조

사양

일반
잠재적 범위	±10 V
컴플라이언스 전압 (Compliance Voltage) 규정 전압은 작동 전극과 카운터 전극 사이에 인가할 수 있는 최대 전압입니다. 다른 이름으로 최대 셀 전위라고도 합니다. 계속 읽기	±12 V
최대 전류 (Maximum Current)	±1.1 A
임피던스 분석기¹ (FRA/EIS) FRA는 주파수 응답 분석기의 약자입니다. 임피던스 측정에 사용되는 분석기입니다(EIS-전기화학 임피던스 분광법). PalmSens 기기에서는 전위차계에 통합된 모듈로, 대부분의 모델에서 선택 사항입니다. 계속 읽기	10µHz ~ 1MHz
샘플 연결	WE, WE2¹, S, S2², RE, CE 및 GND
¹ 임피던스 분석기와 바이포텐시오스탯 모듈은 Nexus의 옵션 품목입니다. ² Sense 2(S2)는 메인 채널(S)과 동일한 사양을 갖추고 있습니다.

전위차계
적용된 DC 전위 해상도 측정 장치가 구별할 수 있는 두 값 사이의 관찰 가능한 최저 차이입니다.	78 µV
적용된 전위 정확도 적용된 전위 정확도는 적용된 전위가 실제 값에 얼마나 가까운지를 나타냅니다.	≤0.1% ±1mV 오프셋
현재 범위 전류 범위는 전위차계가 특정 범위에서 측정할 수 있는 최대 전류를 정의합니다. 계속 읽기	100pA ~ 1A(11개 범위)
최대 측정 전류 각 전류 범위에서	1A 범위에서 ±1.1배 CR 10mA 범위의 경우 ±4.5배 CR 다른 모든 범위의 경우 ±5배 CR
측정된 전류 정확도 전류 정확도는 측정된 전류가 실제 값에 얼마나 가까운지를 나타냅니다. 계속 읽기	< 값의 ±0.1% 미만 ±10pA(바이어스) 범위의 ±0.1%(오프셋)
측정된 전류 해상도 측정 장치가 구별할 수 있는 두 값 사이의 관찰 가능한 최소 차이입니다. 계속 읽기	0.0038 CR CR은 전류 범위를 나타내는 약어입니다. 전류 범위는 포텐시오스탯이 특정 범위에서 측정할 수 있는 최대 전류를 정의합니다. 계속 읽기 (100pA 범위에서 3.8fA)

갈바노스탯
현재 범위 전류 범위는 전위차계가 특정 범위에서 측정할 수 있는 최대 전류를 정의합니다. 계속 읽기	1nA ~ 1A(10 범위)
적용된 DC 전류	1A 범위에서 ±1.1배 CR 10mA 범위의 경우 ±4.5배 CR 다른 모든 범위의 경우 ±5배 CR
적용된 DC 전류 해상도	인가 전류 범위의 0.0038%
적용된 DC- 전류 정확도 전류 정확도는 측정된 전류가 실제 값에 얼마나 가까운지를 나타냅니다. 계속 읽기	< 전류의 0.1% 미만 범위(오프셋)의 ±10pA(바이어스) ±0.1%
전위 범위	10mV, 100mV, 1V
측정된 DC 전위 분해능	78µV(±10V에서 1V 범위) 7.8µV(±1V에서 100mV 범위) 0.78µV(±0.1V에서 10mV 범위) 78nV(±0.01V에서 1mV 범위)
측정된 DC-전위 정확도	< 값의 0.05% 미만 ±1mV(오프셋)

자세한 내용은 제품 브로셔에서 확인하세요.

임피던스 분석기
정전 용량 모드 (PEIS) 기존 EIS(PEIS) 동안 전위성 사인파가 적용되고 결과 전류가 측정됩니다. 계속 읽기
주파수 범위	10µHz ~ 1MHz
AC 진폭 범위	1mV ~ 0.3V RMS(전체 범위) 최대 1kHz의 주파수에서 1mV ~ 1.4V RMS
갈바노스타틱 모드 (GEIS) GEIS 동안 전류 사인파가 인가되고 그 결과 전위가 측정됩니다. 계속 읽기
주파수 범위	10µHz ~ 1MHz
AC 진폭 범위	0.001 * 범위 ~ 0.15 * 범위 RMS(전체 범위) 0.001 * 범위 ~ 0.74 * 범위 RMS(최대 1kHz 주파수)

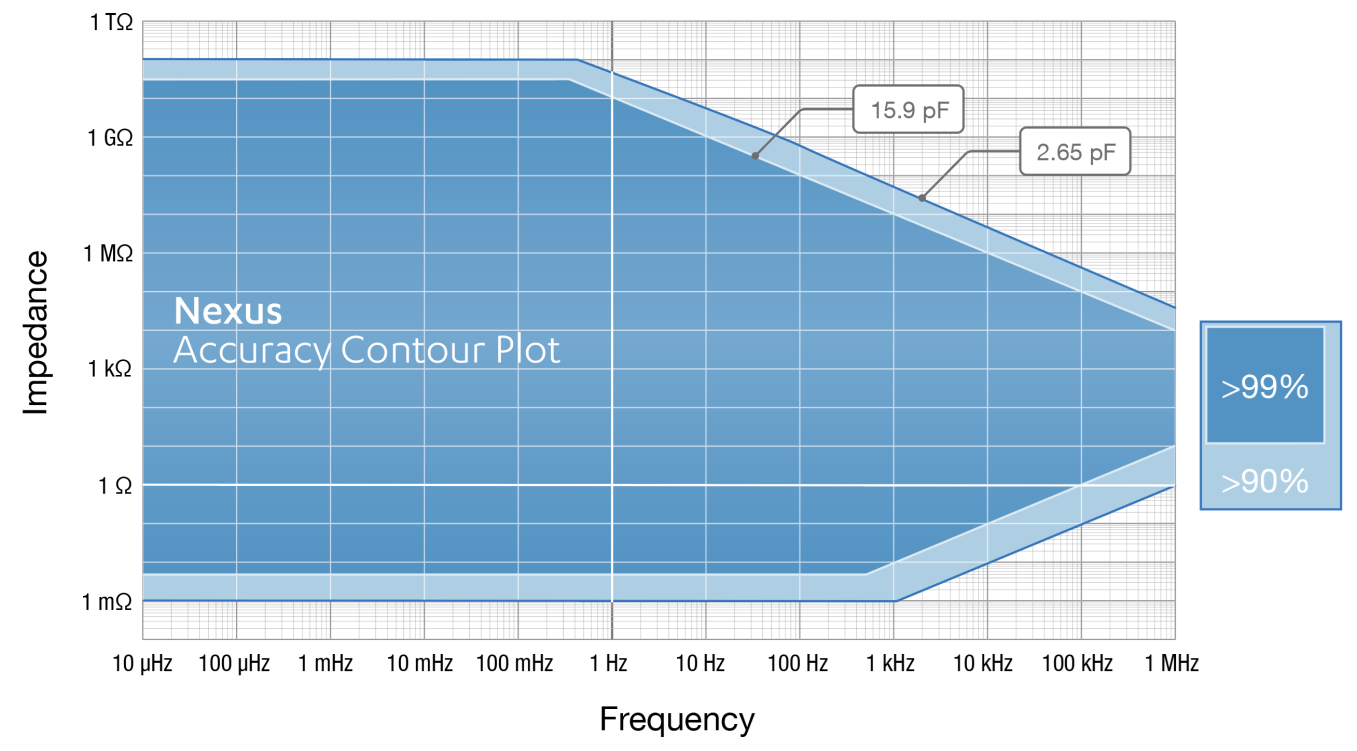

EIS 정확도 윤곽선 플롯

전기계
전기계 증폭기 입력 전기계에서 앰프의 앰프 입력 저항은 앰프가 입력되는 신호의 소스에 가하는 부하를 결정합니다. 이상적으로는 저항이 무한대이고, 측정에 영향을 주지 않도록 부하가 0이 되는 것이 좋습니다.	> 10 TΩ // 10 pF
대역폭 대역폭은 시스템이 정확하게 측정하거나 응답할 수 있는 주파수 범위를 정의합니다. 계속 읽기	500 kHz

데이터 수집
최대 오프라인 속도(버퍼까지)	100만 포인트/초(최대 50만 포인트)
최대 온라인 속도	2500 포인트/s
ADC/DAC	18비트 18비트 입력은 2^18 또는 약 262,000개의 다른 단계로 측정할 수 있습니다. 예를 들어 0에서 5V까지 가능한 아날로그 전압을 측정하는 경우 정확도는 5를 262k로 나눈 값이므로 분해능은 20uV입니다. 계속 읽기
내부 저장 공간	32GB(8억 개 이상의 데이터 포인트에 충분)

Bi전위차계
DC 전위 범위 (DC-Potential Range) WE와 RE 사이에 적용할 수 있는 최대 전위차.	±5 V
적용된 전위 해상도	153µV(16비트)
적용된 전위 정확도 적용된 전위 정확도는 적용된 전위가 실제 값에 얼마나 가까운지를 나타냅니다.	≤ 0.1%, ± 1mV 오프셋
현재 범위 전류 범위는 전위차계가 특정 범위에서 측정할 수 있는 최대 전류를 정의합니다. 계속 읽기	100pA ~ 10mA(9개 범위) 자동 범위 설정 가능
최대 측정 전류	±45 mA
측정된 전류 해상도 측정 장치가 구별할 수 있는 두 값 사이의 관찰 가능한 최소 차이입니다. 계속 읽기	0.0038 CR CR은 전류 범위를 나타내는 약어입니다. 전류 범위는 전위차계가 특정 범위에서 측정할 수 있는 최대 전류를 정의합니다. 계속 읽기
측정된 전류 정확도 전류 정확도는 측정된 전류가 실제 값에 얼마나 가까운지를 나타냅니다. 계속 읽기	현재 범위의 0.1% ≤ 0.1%(오프셋)

IR 보정
목적	오믹 드롭 보정 iR 보정 또는 오믹 드롭 보정은 RE와 WE(또는 S) 사이의 잔류 저항을 보정하는 것입니다. 일반적으로 무시할 수 있는 수준이지만 고전류 및 전도성이 낮은 전해질에서는 중요할 수 있습니다. 계속 읽기
보정 방법	긍정적 피드백
잠재력을 보정하는 데 사용되는 MDAC의 해상도	16비트
최대 보상 저항	1MΩ
최대. 대역폭 대역폭은 시스템이 정확하게 측정하거나 응답할 수 있는 주파수 범위를 정의합니다. 계속 읽기 (iR 보정이 활성화된 경우)	10kHz
자동 범위 지정	IR 보정이 활성화된 경우 불가능(수동 전용)

보조 포트

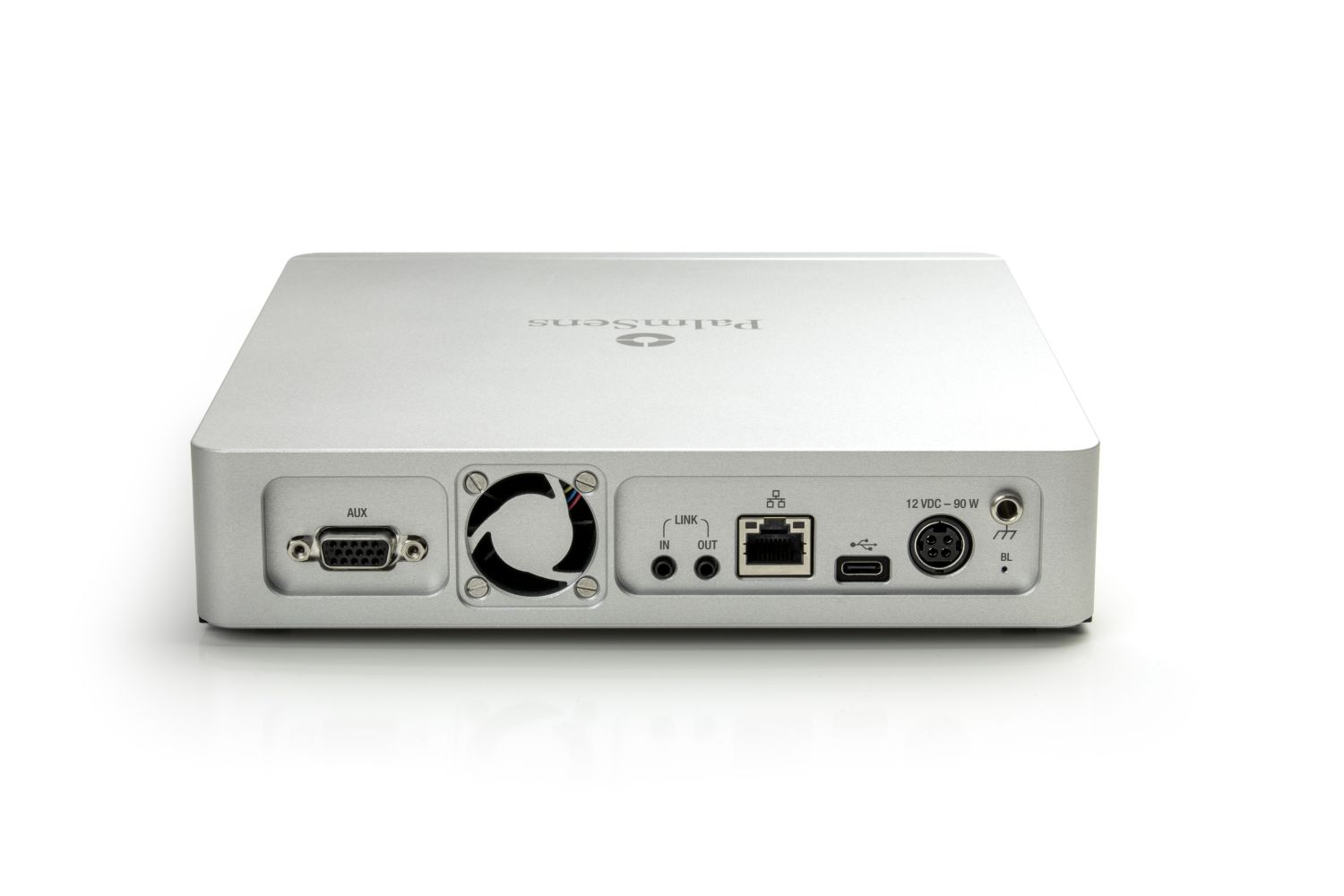

커넥터	D-Sub 15
아날로그 입력	±10 V, 18비트 18비트 입력은 2^18 또는 약 262,000개의 다른 단계로 측정할 수 있습니다. 예를 들어 0에서 5V까지 가능한 아날로그 전압을 측정하는 경우 정확도는 5를 262k로 나눈 값이므로 분해능은 20uV입니다. 계속 읽기
아날로그 출력	0-10V, 16비트(1kΩ 출력 임피던스)
디지털 I/O	6x 디지털 입력/출력(3.3V)
전자 모니터	E-출력 ±13V(2.5kΩ 출력 임피던스)
i-monitor	1nA - 100mA 전류 범위에서 i-out ±10V 1A 전류에서 ±2V (2.5kΩ 출력 임피던스)
전력선	5V 출력(최대 300mA)

기타
전극 연결	RE, WE, WE2, CE, GND, Sense 및 Sense 2용 2mm 바나나 핀
주택	알루미늄 본체: 20 x 21 x 4.5cm³
무게	1.8kg
power	외부 AC-DC 어댑터(100~240VAC, 50~60Hz ~ 12VDC) 포함
커뮤니케이션	이더넷 및 USB-C

PSTrace

PSTrace는 긴 학습 기간을 거치지 않고 설치 후 즉시 생산성을 발휘할 수 있도록 설계되었습니다. 세 가지 모드가 있습니다. 당사 장비가 제공하는 모든 기술을 실행할 수 있는 과학 모드와 부식 분석 및 분석 모드를 위한 두 가지 전용 모드가 있습니다. PSTrace는 모든 수준의 사용자 경험에 적합합니다.

다음과 같은 기능이 있습니다:

메서드 매개변수의 직접 유효성 검사
자동 피크 검색
등가 회로 피팅
자동화된 측정 시퀀스 실행을 위한 스크립팅
버튼 클릭 한 번으로 Origin 및 Excel에서 데이터 열기
계측기 내부 저장소에서 데이터 로드
그리고 더 많은...

PSTrace에 대한 자세한 정보

소프트웨어 개발 키트

PalmSens 개발자가 전위차계를 제어하는 맞춤형 소프트웨어를 만드는 데 도움이 되는 여러 소프트웨어 개발 키트(SDK)를 제공합니다. 각 SDK에는 라이브러리 사용 방법을 보여주는 문서와 예제가 함께 제공됩니다.

SDK를 사용할 수 있습니다:

NET(WinForms, WPF 및 Android용 Xamarin)
Python
LabVIEW
Matlab

SDK에 대한 자세한 정보

메소드스크립트™ 통신 프로토콜

Nexus는 MethodSCRIPT™와 함께 작동하여 포텐셔너리 스탯을 완벽하게 제어할 수 있습니다. 간단한 스크립트 언어가 온보드에서 구문 분석되므로 DLL이나 다른 유형의 코드 라이브러리가 필요하지 않습니다. MethodSCRIPT™를 사용하면 지원되는 모든 전기 화학 기술을 실행할 수 있으므로 다양한 측정 및 기타 작업을 쉽게 결합할 수 있습니다.

메서드스크립트를 생성, 편집 및 실행할 수 있습니다.

메소드스크립트 기능에는 다음이 포함됩니다:

중첩 루프 및 조건문 지원
측정 반복 중 사용자 코드
정확한 타이밍 제어
변수에 대한 간단한 수학 연산(add, sub, mul, div)
데이터 평활화 및 피크 감지
디지털 I/O, 예를 들어 외부 트리거 대기용
내부 저장소 또는 외부 SD 카드에 결과 기록
pH 또는 온도와 같은 보조 값 읽기
그리고 더 많은...

메서드스크립트

다운로드
모두 확장 모두 접기

문서 ( 5 )

	이름	마지막 업데이트
	넥서스 브로셔 Nexus는 최신 기술을 사용하여 매우 정확한 전기화학 결과를 초저소음으로 제공합니다. 브로셔에서 Nexus에 대해 자세히 알아보세요.	23-10-25
	Nexus 운영자 매뉴얼 기기를 연결하고, 사양을 이해하고, 기능을 사용하고, 필요한 경우 문제를 해결하는 방법을 알아보세요.	23-10-25
	MethodSCRIPT v1.8 MethodSCRIPT 스크립팅 언어는 OEM 사용자를 위해 PalmSens 포텐시오스탯 및 갈바노스탯 장치의 유연성을 개선하도록 설계되었습니다. 이를 통해 사용자는 PSTrace의 인수와 유사한 인수를 사용하여 측정을 시작할 수 있습니다. PalmSens 낮은 수준의 통신을 처리하고 EmStat Pico 및 EmStat4와 같은 MethodSCRIPT 장치용 스크립트를 생성하기 위한 라이브러리와 예제를 제공합니다.	16-10-25
	넥서스 통신 프로토콜 v1.1 Nexus와의 초기 통신은 항상 이 온라인 통신을 사용하여 이루어집니다.	13-10-25
	메서드스크립트 v1.7 MethodSCRIPT 스크립팅 언어는 OEM 사용자를 위해 PalmSens 포텐시오스탯 및 갈바노스탯 장치의 유연성을 개선하도록 설계되었습니다. 이를 통해 사용자는 PSTrace의 인수와 유사한 인수를 사용하여 측정을 시작할 수 있습니다. PalmSens 낮은 수준의 통신을 처리하고 EmStat Pico 및 EmStat4와 같은 MethodSCRIPT 장치용 스크립트를 생성하기 위한 라이브러리와 예제를 제공합니다.	26-03-25

소프트웨어 ( 1 )

	이름	마지막 업데이트
	모든 단일 채널 계측기를 위한 PSTrace PC 소프트웨어 모든 단일 채널 및 멀티플렉스 계측기에는 PSTrace 소프트웨어가 기본으로 제공됩니다. 이 소프트웨어는 모든 기술과 기기 기능을 지원합니다.	08-07-24
